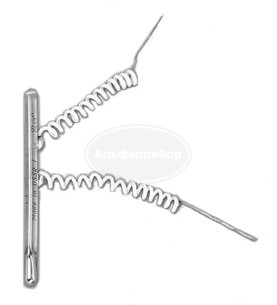

Одноконтактный стеклянный ртутный термоконтактор ТК-16 предназначен для поддержания постоянной температуры или сигнализации о достижении заданной температуры. Применяется при погружении в измеряемую среду до соединительного (нижнего) контакта.
Изготавливается по ТУ 25-11.1183-75.
Гарантируемое число срабатываний 100 000.
Конструкция
Стеклянный термоконтактор палочного типа с впаянными в капилляр платиновыми контактами. Свободный объем капиллярной трубки над столбиком ртути заполнен водородом под давлением. Контакты изготовлены из платиновой проволоки диаметром 0,1 мм. К контактам припаиваются выводы из проводника сечением 0,07…0,2 мм.кв., длиной 150 ± 10 мм.
Допускаемая электрическая нагрузка не более 1 ВЧА при токе не более 0,04 А и при напряжении на контактах не более 220 В. Выдерживают вибрацию с частотой до 50 Гц при ускорении 1,5g. Выдерживают нагрев до 98°С и охлаждение до –38°С.
