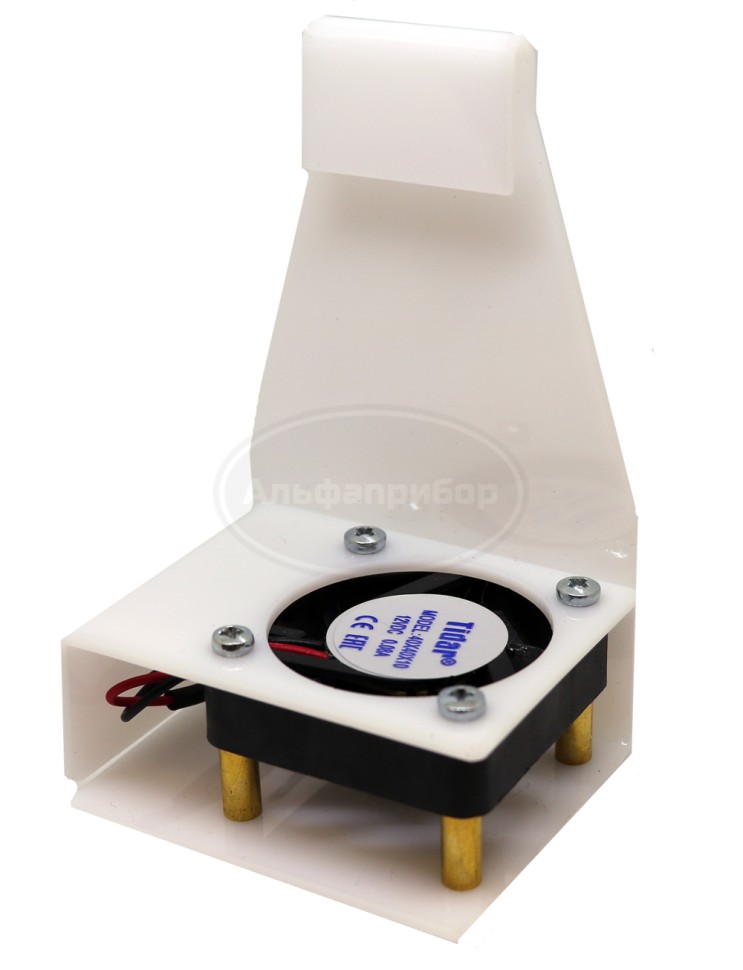

Устройство аспирации УА-1

Устройство аспирации УА-1 предназначено специально для использования совместно с гигрометрами типа ВИТ. Устройство аспирации обеспечивает требуемую скорость воздушного потока в области измерения.

Конструкция

Гигрометр типа ВИТ широко применяется для определения влажности воздуха. Его принцип действия основан на измерении температуры воздуха двумя термометрами: «сухим» и «увлажненным». По разнице показаний термометров по специальной таблице на приборах ВИТ определяется относительная влажность воздуха.

В «Руководстве по эксплуатации» Мб 2.844.000РЭ указано, что имеющаяся на приборе таблица зависимости влажности воздуха от температуры действительна при скорости аспирации 0,5…1 м/с.

Если резервуар «увлажненного» термометра не обдувается или обдувается недостаточно интенсивно, определяемая влажность оказывается завышенной вследствие замедленного испарения влаги, и как следствие, недостаточного охлаждения резервуара.

Предлагаемое устройство аспирации УА-1 предназначено специально для использования совместно с гигрометрами типа ВИТ. Легко снимается и устанавливается при замене гигрометра.

Устройство аспирации позволят иметь требуемую скорость воздушного потока в области измерения, а использование блока питания обеспечивает стабильную производительность вентилятора.

Составные части устройства

Устройство аспирации состоит из минивентилятора, разъема для подключения блока питания и кронштейна для крепления к гигрометру. Блок питания поставляется отдельно. Не следует применять блоки питания отличные от рекомендованного изготовителем вследствие возможности уменьшения производительности вентилятора.

Технические характеристики

• Вентилятор: 12В = 100mА
• Блок питания: вход - 220В 50Гц 6ВА

Описание работы

• Подвесьте устройство на нижнюю часть основания гигрометра, лопасти вентилятора должны находиться под резервуаром «увлажненного» термометра.
• Подключите устройство к блоку питания.
• Подключите блок питания к сети.
• По истечении примерно 5 минут произведите замер температур.
• Отключите блок питания от сети.

При наличии нескольких гигрометров возможно использование только одного блока питания, в этом случае, при проведении измерений его последовательно подключают к устройствам аспирации гигрометров.

Что дает устройство аспирации

• Обеспечивает более высокую достоверность определения влажности воздуха. При наличии устройства аспирации определенная относительная влажность воздуха оказывается существенно более низкой, чем в случае использования гигрометра без аспирации. Таким образом, упрощается соблюдение требований по обеспечению необходимых условий складского хранения.
• Позволяет избежать замечаний со стороны проверяющих организаций по поводу нарушения «Руководства по эксплуатации» гигрометров типа ВИТ в части отсутствия аспирации гигрометров при проведении измерений, а, следовательно, неправильного использования прибора и определения влажности воздуха в помещении.
