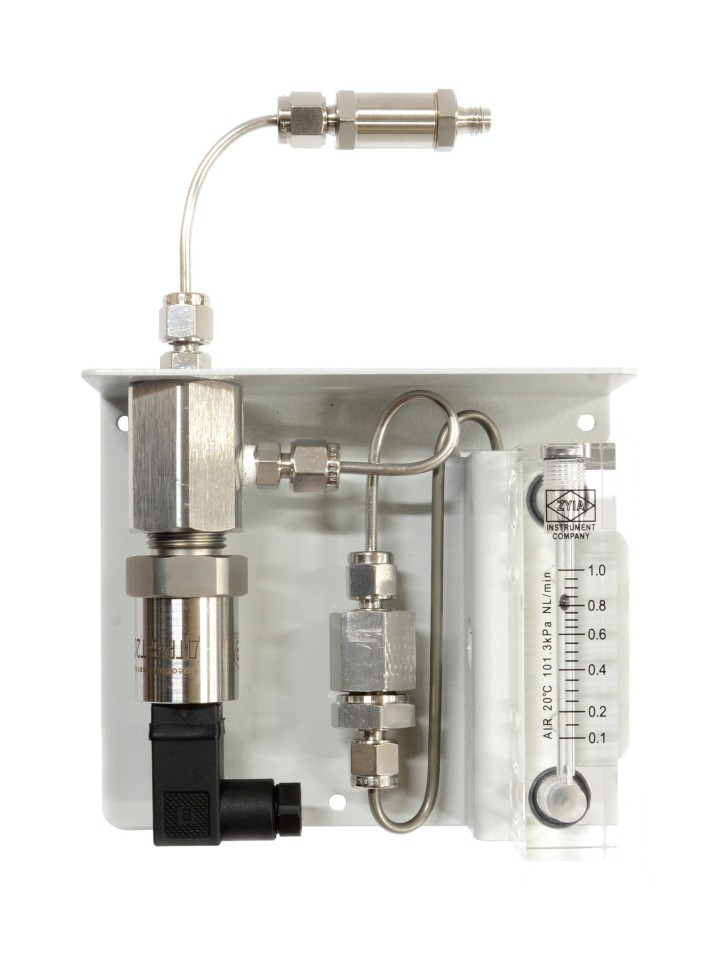

Пробоотборное устройство ПДВ-7 Микрофор

Предназначено для измерения температуры точки росы (инея) сжатых газов при атмосферном давлении. Входное давление до 30 МПа (см. исполнения ПДВ).

Преобразователь влажности находится при атмосферном давлении.

Включает проточную измерительную камеру для установки преобразователя влажности, которая может иметь установочную резьбу М24×1 или М20×1,5 (исполнение -М).

Включает ротаметр для контроля расхода газа.Проточная камера имеет на входе внутреннюю резьбу G1/8”, в которую установлен штуцер с газовым подводом (исполнение -А), в который встроен дроссель, представляющий собой металлическую пластину с отверстием калиброванного диаметра. Диаметр отверстия подбирается при производстве таким образом, чтобы при максимальном входном давлении для исполнения (от 1 до 3 МПа для исполнения -3, от 3 до 10 МПа для исполнения -10 или от 10 до 30 МПа для исполнения -30) расход газа через него составлял 1 л/мин.

Основные особенности:

• Позволяет проводить измерения влажности при атмосферном давлении м подключением к линии с высоким давлением - до 30 МПа (300 бар).
• Преобразователь влажности находится при атмосферном давлении.
• Совместимо со всеми преобразователями точки росы/инея ДТР, преобразователями ДВ2ТС(М)-1Т-4П-В, ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В, ДТР-СМ (в составе гигрометра ИВА-8)
• Монтаж на вертикальную поверхность.
• Наличие ротаметра для контроля расхода газа.

Поставляться в одном из исполнений:

ПДВ-7-3-А-Р – с установочной резьбой для преобразователя влажности М24×1, диапазоном входных давлений от 1 до 3 МПа;
ПДВ-7-10-А-Р – с установочной резьбой для преобразователя влажности М24×1, диапазоном входных давлений от 3 до 10 МПа;
ПДВ-7-М-3-А-Р – с установочной резьбой для преобразователя влажности М20×1,5, диапазоном входных давлений от 1 до 3 МПа;
ПДВ-7-М-10-А-Р – с установочной резьбой для преобразователя влажности М20×1,5, диапазоном входных давлений от 3 до 10 МПа;
ПДВ-7-М-30-А-Р – с установочной резьбой для преобразователя влажности М20×1,5, диапазоном входных давлений от 10 до 30 МПа.

Во избежание перекрытия отверстия рекомендуется устанавливать перед пробоотборным устройством входной фильтр тип А.

Входное давление ПДВ-7 ограничиваются характеристиками самих пробоотборных устройств (см. технические характеристики) и допускаемым давлением применяемого входного фитинга и газовой арматуры.

Внимание!
При выборе фитингов и подводящей газовой арматуры учитывайте максимальное давление газа в линии. Установку фитингов проводите в соответствии с указаниями производителя. Неправильная установка или превышение максимального давления газа для фитингов и арматуры представляет опасность!

Технические характеристики

Преобразователь влажности находится при давлении	атмосферном
Установочная резьба для преобразователя ДТР	М20×1,5 или М24×1
Наличие ротаметра на выходе	да
Максимальное входное давление, МПа
исполнение -3	от 1 до 3
исполнение -10	от 3 до 10
исполнение -30	от 10 до 30
Измерение давления	нет
Габаритные размеры, мм (без преобразователя и фильтра), не более	205×130×55
Габаритные размеры, мм (с преобразователем, без фильтра), не более	205×130×55
Масса без преобразователя, кг, не более	1
Совместимые преобразователи	ДТР-1, ДТР-2, ДТР-3(-М), ДТР-4, ДВ2ТС(М)-1Т-1П-В, ДВ2ТС(М)-1Т-4П-В, ДТР-СМ

Область применения

• измерение влажности неагрессивных технологических газов в линиях высокого давления на промышленных предприятиях;
• входной контроль влажности в газовых баллонах

Комплект поставки

• Пробоотборное устройство ПДВ-7 Обозначение: ЦАРЯ.2748.007 исполнение оговаривается при заказе
• Кольцо уплотнительное фторопластовое 23×17×2 (для резьбы М24×1) или 20,5×15×1,5 (для резьбы М20×1,5)
• Трубка из нержавеющей стали Hy-Lok TC-3´0.5mm-S316/316L - 1 метр
• Штуцер Hy-Lok ACMC-3M-2R
• Набор из пары обжимных колец с гайкой 3 мм Hy-Lok CNFS-3M-SET
• Входной фильтр тип А опционально
• Руководство по эксплуатации ЦАРЯ.2748.00X РЭ допускается оформлять одно руководство по эксплуатации на партию пробоотборных устройств
• Упаковка
