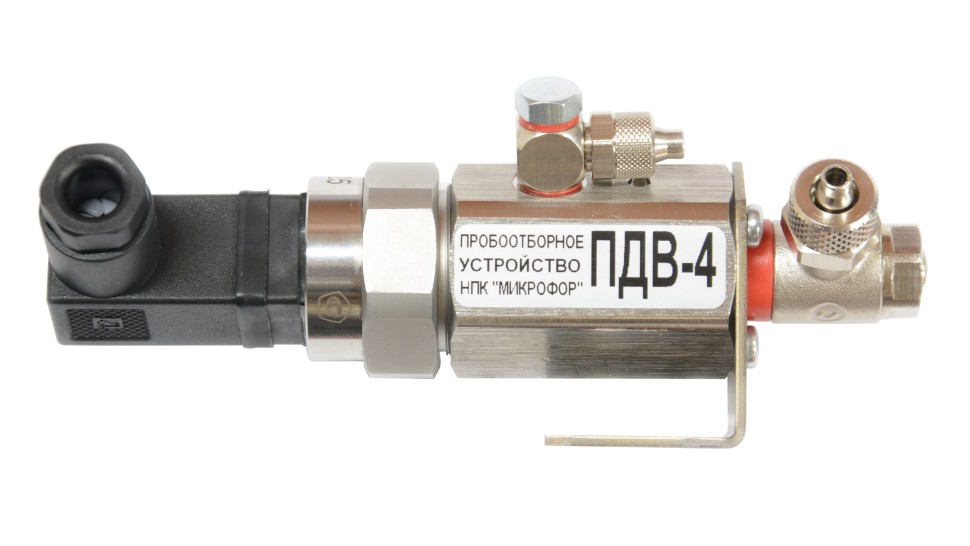

Пробоотборное устройство ПДВ-4-Б Микрофор

Предназначено для измерения температуры точки росы (инея) сжатых газов при атмосферном давлении. Входное давление до 10 бар.

Преобразователь влажности находится при атмосферном давлении.

Включает проточную измерительную камеру для установки преобразователя влажности, которая может иметь установочную резьбу М24×1 или М20×1,5 (исполнение -М).Проточная камера имеет на входе внутреннюю резьбу G1/8”, в которую установлен фитинг с газовым подводом (исполнение -Б) со встроенным регулируемым дросселем для установки расхода газа, рассчитанный на давление не более 1 МПа. Регулировка осуществляется плоской отверткой.


Основные особенности:

• Позволяет измерять влажность при атмосферном давлении (преобразователь влажности находится при атмосферном давлении).
• Входное давление до 1 МПа (10 бар).
• Совместимо с преобразователями точки росы/инея ДТР-1-С, ДТР-1-СМ, ДТР-4-С, ДТР-4-СМ, преобразователями ДВ2ТС(М)-1Т-4П-В, ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В.
• Кронштейн для монтажа на плоскую поверхность.

Поставляться в одном из исполнений:

• ПДВ-4-Б – с установочной резьбой для преобразователя влажности М24×1, с входным фитингом для подключения полиэтиленовой трубки;
• ПДВ-4-М-Б – с установочной резьбой для преобразователя влажности М20×1,5, с входным фитингом для подключения полиэтиленовой трубки.

Входное давление ПДВ ограничиваются характеристиками самих пробоотборных устройств (см. технические характеристики), максимальным рабочим давлением подключаемых измерительных преобразователей (если преобразователь находится при входном давлении), и допускаемым давлением применяемого входного фитинга и газовой арматуры (не более 1 МПа для исполнения Б).

Внимание!
При выборе фитингов и подводящей газовой арматуры учитывайте максимальное давление газа в линии. Установку фитингов проводите в соответствии с указаниями производителя. Неправильная установка или превышение максимального давления газа для фитингов и арматуры представляет опасность!

Технические характеристики

Преобразователь влажности находится при давлении	атмосферном
Установочная резьба для преобразователя ДТР	М20×1,5 или М24×1
Наличие ротаметра на выходе	нет
Максимальное входное давление, МПа	1
Измерение давления	нет
Габаритные размеры, мм (без преобразователя и фильтра), не более	43×50×100
Габаритные размеры, мм (с преобразователем, без фильтра), не более	43×50×184
Масса без преобразователя, кг, не более	1
Совместимые преобразователи	ДТР-1, ДТР-4, ДВ2ТС(М)-1Т-1П-В, ДВ2ТС(М)-1Т-4П-В

Область применения

• измерение влажности неагрессивных технологических газов;
• контроль влажности сжатого воздуха;
• измерение влажности кислорода для аппаратов искусственной вентиляции легких.

Комплект поставки

• Пробоотборное устройство ПДВ-4 Обозначение: ЦАРЯ.2748.004 исполнение оговаривается при заказе
• Кольцо уплотнительное фторопластовое 23×17×2 (для резьбы М24×1) или 20,5×15×1,5 (для резьбы М20×1,5)
• Фитинг CAMOZZI 1511 6/4-1/8
• Трубка полиэтиленовая CAMOZZI TPE 6/4 - 1 метр
• Входной фильтр тип Б опционально для ПДВ исполнения Б
• Руководство по эксплуатации ЦАРЯ.2748.00Х РЭ допускается оформлять одно руководство по эксплуатации на партию пробоотборных устройств
• Упаковка
