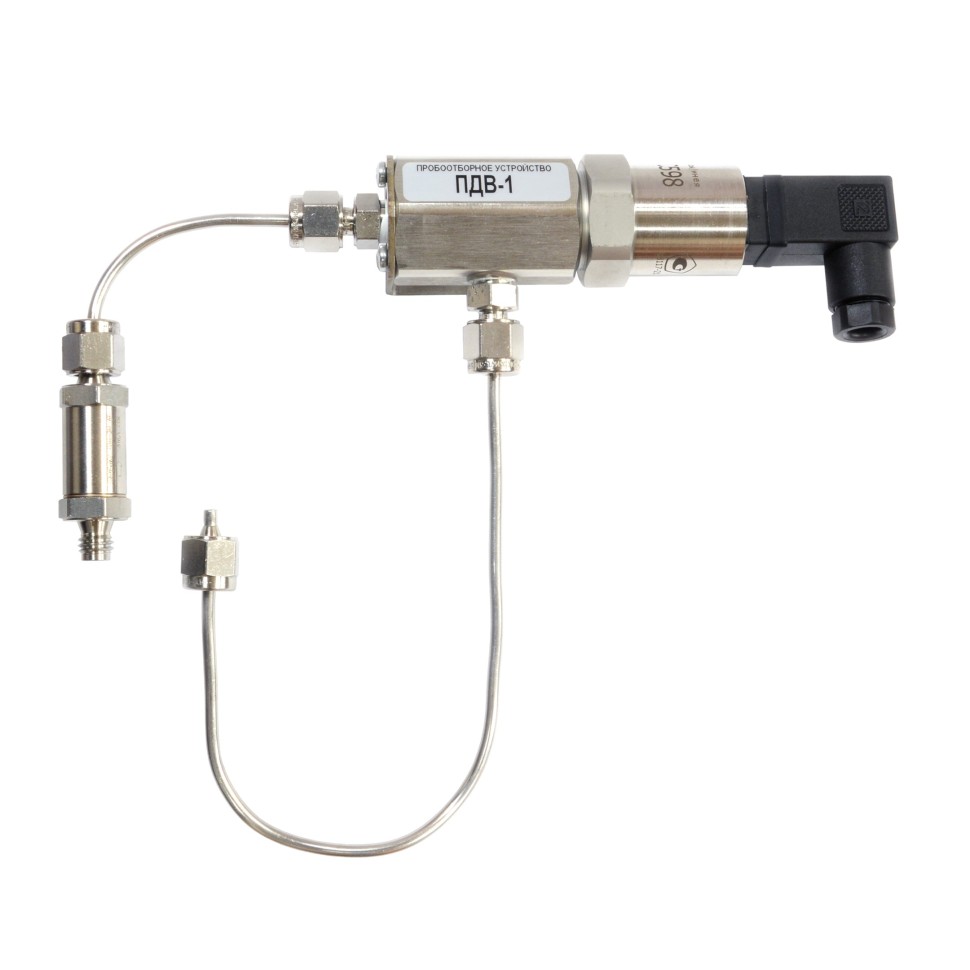

Пробоотборное устройство ПДВ-1 Микрофор

Предназначено для подключения преобразователей влажности к газовой магистрали.

Преобразователь влажности находится при входном давлении.

Включает проточную измерительную камеру для установки преобразователя влажности, которая может иметь установочную резьбу М24×1 или М20×1,5 (исполнение -М).

Давление на выходе соответствует входному.Проточная камера имеет внутреннюю резьбу G1/8” на входе и выходе. Преобразователь влажности находится при входном давлении. Давление после ПДВ-1 соответствует входному. При применении необходимо обеспечить ток газа через пробоотборное устройство (перепад давлений) внешними средствами, иначе измерения влажности не будут корректными.


Основные особенности:

• Позволяет измерять влажность при давлении до максимально допустимого для применяемого преобразователя.
• Преобразователь влажности находится при входном давлении.
• Совместимо со всеми преобразователями точки росы/инея ДТР, преобразователями ДВ2ТС(М)-1Т-4П-В, ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В, ДТР-СМ (в составе гигрометра ИВА-8)
• Кронштейн для монтажа на плоскую поверхность.

Поставляться в одном из исполнений:

• ПДВ-1 – с установочной резьбой для преобразователя влажности М24×1, без входного фитинга;
• ПДВ-1-А – с установочной резьбой для преобразователя влажности М24×1, с входным штуцером для подключения трубки из нержавеющей стали;
• ПДВ-1-Б – с установочной резьбой для преобразователя влажности М24×1, с входным фитингом для подключения полиэтиленовой трубки;
• ПДВ-1-М – с установочной резьбой для преобразователя влажности М20×1,5, без входного фитинга;
• ПДВ-1-М-А – с установочной резьбой для преобразователя влажности М20×1,5, с входным штуцером для подключения трубки из нержавеющей стали;
• ПДВ-1-М-Б – с установочной резьбой для преобразователя влажности М20×1,5, с входным фитингом для подключения полиэтиленовой трубки.

Входное давление ПДВ ограничиваются характеристиками самих пробоотборных устройств (см. технические характеристики), максимальным рабочим давлением подключаемых измерительных преобразователей (если преобразователь находится при входном давлении), и допускаемым давлением применяемого входного фитинга и газовой арматуры (не более 1 МПа для исполнения Б).

Внимание!
При выборе фитингов и подводящей газовой арматуры учитывайте максимальное давление газа в линии. Установку фитингов проводите в соответствии с указаниями производителя. Неправильная установка или превышение максимального давления газа для фитингов и арматуры представляет опасность!

Технические характеристики

Преобразователь влажности находится при давлении	входном
Установочная резьба для преобразователя ДТР	М20×1,5 или М24×1
Наличие ротаметра на выходе	нет
Максимальное входное давление, МПа
исполнение -Б	до 1
без фитингов и исполнение -А	см. максимальное рабочее давление для преобразователя
Измерение давления	нет
Габаритные размеры, мм (без преобразователя и фильтра), не более	43×53×100
Габаритные размеры, мм (с преобразователем, без фильтра), не более	43×53×184
Масса без преобразователя, кг, не более	1
Совместимые преобразователи	ДТР-1, ДТР-2, ДТР-3(-М), ДТР-4, ДВ2ТС(М)-1Т-1П-В, ДВ2ТС(М)-1Т-4П-В, ДТР-СМ

Область применения

• измерение влажности неагрессивных технологических газов.

Комплект поставки

• Пробоотборное устройство ПДВ-1 Обозначение: ЦАРЯ.2748.001 исполнение оговаривается при заказе
• Кольцо уплотнительное фторопластовое 23×17×2 (для резьбы М24×1) или 20,5×15×1,5 (для резьбы М20×1,5)
• Трубка из нержавеющей стали Hy-Lok TC-3´0.5mm-S316/316L - 1 метр, штуцер Hy-Lok ACMC-3M-2R, набор из пары обжимных колец с гайкой 3 мм Hy-Lok CNFS-3M-SET исполнение А
• Фитинг CAMOZZI 1511 6/4-1/8, трубка полиэтиленовая CAMOZZI TPE 6/4 - 1 метр исполнение Б
• Входной фильтр тип А опционально для ПДВ исполнения А
• Входной фильтр тип Б опционально для ПДВ исполнения Б
• Руководство по эксплуатации ЦАРЯ.2748.00Х РЭ допускается оформлять одно руководство по эксплуатации на партию пробоотборных устройств
• Упаковка
