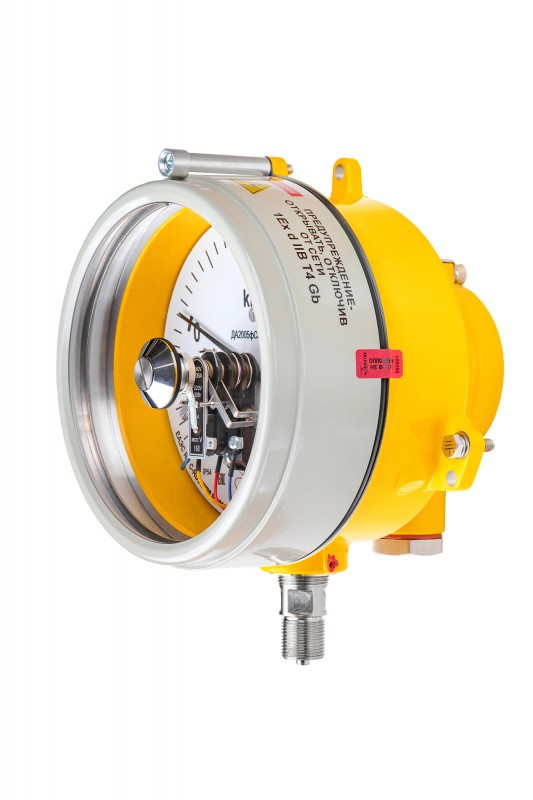

Вакуумметры, мановакуумметры, манометры электроконтактные взрывозащищенные коррозионностойкие ДВ2005фСг1Ехd Кс, ДА2005фСг1Ехd Кс, ДМ2005фСг1Ехd Кс

Вакуумметры, мановакуумметры, манометры электроконтактные сигнализирующие взрывозащищенные коррозионностойкие ДВ2005фСг1Ехd Кс, ДА2005фСг1Ехd Кс, ДМ2005фСг1Ехd Кс предназначены для измерения избыточного и/или вакуумметрического давления агрессивных некристаллизующихся сред, не вступающих в активное взаимодействие с нержавеющей сталью.
Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.
Обеспечивают визуальную индикацию контролируемого давления в условиях взрывоопасной окружающей среды.

Номинальный диаметр корпуса	160 мм
Класс точности	1,5
Вид взрывозащиты	взрывонепроницаемая оболочка
Маркировка взрывозащиты	1Ех d IIВ Т4 Gb
Взрывоопасные зоны помещений и наружных установок	класс 1 и 2 по ГОСТ Р 51330.9-99
Взрывоопасные смеси	категории IIA и IIB групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 679-19-2001, ГОСТ Р 51330.5-99, ГОСТ Р МЭК 60079-11-2010
Степень пылевлагозащиты	IP54 у вводного и приборного отделения манометра
Резьба присоединительного штуцера	- М20*1,5 (базовая) - другие резьбы по заказу
Размер квадрата под ключ, мм	17 мм
Расположение штуцера	радиальное
Устойчивость к климатическим воздействиям	исполнение У1 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)	от -50 до +150 оС
Диапазон температуры окружающей среды, оС	от -60 до +60 оС
Виброзащищенность	группа L1 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений	- постоянная нагрузка - 100% шкалы - переменная нагрузка - 2/3 шкалы - кратковременная нагрузка - 110% шкалы
Средний срок службы	6 лет
Масса, не более	3,2 кг
Тип контактов	- с магнитным поджатием (базовый) - скользящие контакты (по заказу)
Максимальное напряжение коммутируемого тока	- 220В постоянного тока - 380В переменного тока
Сила тока, не более	- 1А для контактов с магнитным поджатием - 0,5А для скользящих контактов
Максимальная разрывная мощность контактов	с магнитным поджатием: - 30Вт постоянного тока - 50ВА перем. тока для скользящих контактов: - 10Вт пост. тока - 20ВА перем. тока
Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний	- для контактов с магнитным поджатием +/- 4% - для скользящих контактов +/- 2,5%
Материал корпуса	алюминиевый сплав, окрашенный в желтый цвет
Обечайка	сталь, окрашенная в серый цвет, крепление к корпусу по резьбе
Стекло	органическое
Трубчатая пружина	нержавеющая сталь: - до 10 МПа полувитковая - от 16 до 60 МПа многовитковая
Штуцер, трибко-секторный механизм	нержавеющая сталь
Циферблат	алюминиевый сплав, окрашенный в белый цвет
Монтаж кабеля	токовый монтаж: винтовой (терминальный) зажим закрепление кабеля: - трубная разводка кабеля - разводка в металорукав

Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)
ДВ2005фСг1Ехd Кс (вакуумметр)	-100 - 0 кПа
ДА2005фСг1Ехd Кс (мановакуумметр)	-100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
ДМ2005фСг1Ехd Кс (манометр)	0 - 60; 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.

В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.

Исполнение III Два размыкающих контакта Первая уставка(min, левая) - синяя Вторая уставка (max, правая) – красная Состояние контактов при положении стрелки: - до первой (min) уставки оба контакта замкнуты; - между уставками первый контакт разомкнут, второй замкнут; - после второй (max) уставки оба контакта разомкнуты.	Исполнение V (по умолчанию) Первый размыкающий, второй замыкающий Первая уставка(min, левая) - синяя Вторая уставка (max, правая) – синяя Состояние контактов при положении стрелки: - до первой (min) уставки первый контакт замкнут, второй разомкнут; - междууставками оба контакта разомкнуты; - после второй (max) уставки первый контакт разомкнут, второй замкнут.
Исполнение IV Два замыкающих контакта Первая уставка(min, левая) - красная Вторая уставка (max, правая) – синяя Состояние контактов при положении стрелки: - до первой (min) уставки оба контакта разомкнуты; - между уставками первый контакт замкнут, второй разомкнут; - после второй (max) уставки оба контакта замкнуты.	Исполнение VI Первый замыкающий, второй размыкающий Первая уставка(min, левая) - красная Вторая уставка (max, правая) – красная Состояние контактов при положении стрелки: - до первой (min) уставки первый контакт разомкнут, второй замкнут; - между уставками оба контакта замкнуты; - после второй (max) уставки первый контакт замкнут, второй разомкнут.
