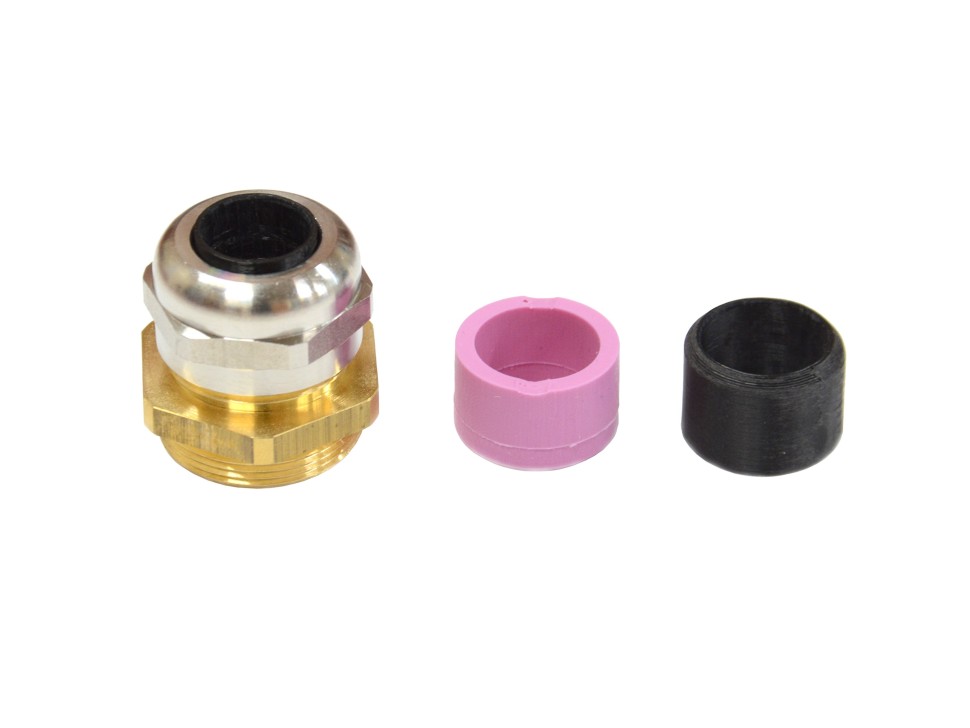

Переходные втулки для генератора Суховей-1П Микрофор

Переходные втулки с установочной резьбой М24х1 и внутренним диаметром для установки измерительных преобразователей (зондов) различной конструкции. Предназначена для установки измерительных преобразователей термогигрометров ИВА-6А, ИВА-6Н, измерительных преобразователей ДВ2ТСМ (исполнение А, Б, -АК, -Г (без установочной резьбы) и -ГМ) в рабочую камеру генераторов влажного газа Родник-2М и Родник-4М при юстировке и поверке.Большинство измерительных преобразователей (зондов) поверяемых гигрометров устанавливаются в порты измерительной камеры генератора Суховей-1П через переходные втулки.

Втулки устанавливаются и снимаются из портов измерительной камеры при помощи трубчатого ключа на 27 (используйте рычаг для более плотной установки). При закручивании с помощью трубчатого ключа на 24 накидная гайка давит на толкатель, который при этом сжимает уплотняющее кольцо, упирающееся в уступ внутри прижимной гайки. Уплотняющее кольцо облегает установленный во втулку зонд, обеспечивая герметичное уплотнение. Толкатель следует устанавливать конической частью в сторону прижимной гайки. При закручивании накидной гайки с помощью трубчатого ключа использование рычага не требуется.

Необходимо, чтобы преобразователь (зонд) был герметичен.

внешний вид	наименование и обозначение	термогигрометры
	Втулка переходная 11-14 мм ЦАРЯ.746612.008-02	ИВА-6А(Н), ДВ2ТС(М) исполнений А, Б и Г, Testo 605 и другие (с уплотнительным кольцом и втулкой для зондов с диаметром от 11 до 12 мм); ИВТМ-7 и другие (с уплотнительным кольцом и втулкой для зондов с диаметром от 13 до 14 мм).
	Уплотняющее кольцо 4 мм ЦАРЯ.746612.008-023	ДВ2ТС(М)-5Т-5П-АК (зонд измерения температуры), используется вместо штатного уплотняющего кольца для втулки переходной 11-14 мм
	Уплотняющее кольцо 9 мм ЦАРЯ.746612.008-024	Testo 605i, используется вместо штатного уплотняющего кольца для втулки переходной 11-14 мм
	Втулка переходная 15-16 мм ЦАРЯ.746612.008-03	ОВЕН ПВТ-100, QFA4171, HygroPalm и др. и другие с диаметром зонда от 15 до 16 мм.
	Втулка переходная для Testo ЦАРЯ.746612.008-04	Зонд комбинированных измерителей Testo 625 (с уплотнительным кольцом и втулкой с отверстиями квадратной формы); Зонд комбинированных измерителей Testo 175H1 (с уплотнительным кольцом и втулкой с отверстиями прямоугольной формы).
	Втулка переходная для 19-23 ЦАРЯ.746612.008-05	Vaisala HMP45D (с уплотнительным кольцом и втулкой для зондов с диаметром до 19 мм); Зонд Testo с диаметром 23 мм (с уплотнительным кольцом и втулкой для зондов с диаметром до 23 мм).
