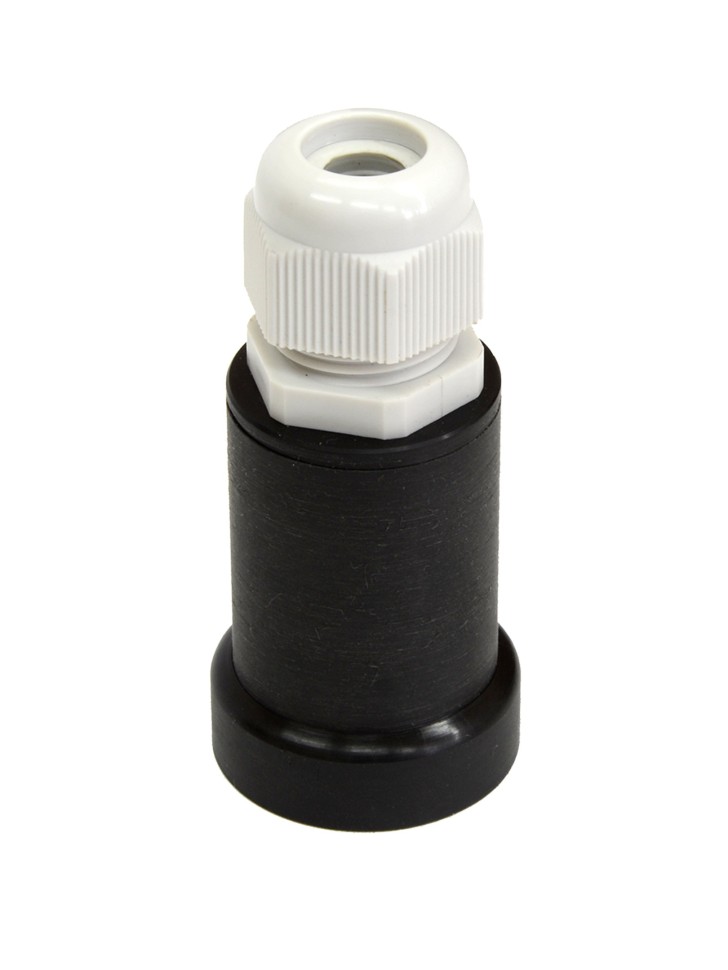

Переходная втулка для генератора HygroGen Микрофор
Артикул: MF_vtulka-hygrogen
Номер товара: 22300
Описание товара
Втулка предназначена для установки преобразователя ДВ2ТС(М) (исполнение А, Б, -АК, -Г (без установочной резьбы) и -ГМ, и зондов термогигрометров ИВА-6Н, ИВА-6А, ИВА-6Н-Д, ИВА-6А-Д, ИВА-6Н-РК и ИВА-6Н-Д-РК в генераторы влажного воздуха HygroGen или HygroGen2 при поверке.Переходная втулка предназначена для установки в отверстие ∅30 мм на крышке рабочей камеры генератора.В соответствии с РТ-МП-6110-448-2019 «ГСИ. Термогигрометры ИВА-6. Методика поверки»:
"Таблица 1. Средства поверки.
... Втулка переходная для для установки выносных зондов термогигрометров ИВА-6А, ИВА-6Н и измерительных преобразователей ДВ2ТСМ исполнений А, Б, АК, ГМ в порт рабочей камеры генератора влажного воздуха «HygroGen» при юстировке и поверке (ЦАРЯ.746612.009)"
"5.1.7 установка выносных зондов термогигрометров ИВА-6А(Н) и измерительных преобразователей ДВ2ТСМ исполнений А, 5Т-5П-АК и Б (с длиной преобразователя 80 мм) в генератор с использованием штатных втулок не может быть выполнена с соблюдением требований пункта «Установка гигрометров в измерительную камеру» руководства по эксплуатации на HygroGen (требование по обеспечению глубины погружения от 20 до 140 мм от внутреннего среза зажима). Для установки перечисленных выносных зондов и измерительных преобразователей требуется использовать втулку переходную для установки измерительного преобразователя в генератор влажного газа «HygroGen» при юстировке и поверке (ЦАРЯ.746612.009) производства ООО НПК «МИКРОФОР»."
"5.1.11 измерительные преобразователи (выносные зонды) поверяемых термогигрометров должны быть установлены в порты рабочей камеры эталонного генератора с помощью переходной втулки (при необходимости), указанной в таблице 1"
Технические характеристики
