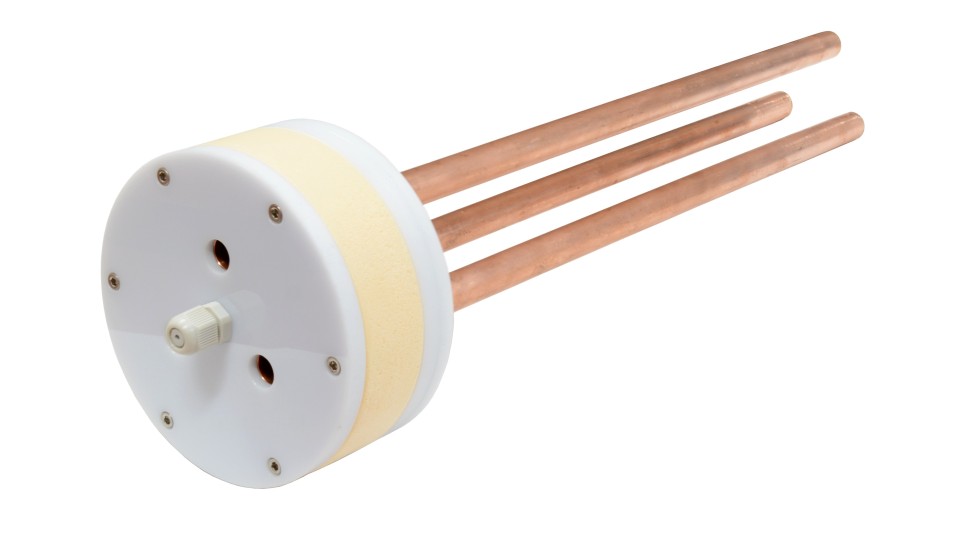

Вставка для термостата ТЕРМОТЕСТ-100 с 3 трубами 12мм Микрофор
Артикул: MF_vstavka-termotest-100-12mm
Номер товара: 22209
Описание товара
Вставка для термостата ТЕРМОТЕСТ-100 для одновременной поверки или юстировки до 3 термогигрометров автономных ИВА-6 или измерительных преобразователей ДВ2 (кроме исполнений -АК и -В) по каналу измерения температуры.В соответствии с РТ-МП-6110-448-2019 «ГСИ. Термогигрометры ИВА-6. Методика поверки»:"5.1.13 измерительный преобразователь (выносной зонд) термогигрометра устанавливают в термостат изолированно от рабочей жидкости. Для этого измерительные преобразователи термогигрометров ИВА-6А, ИВА-6Н, ИВА-6НИ, ИВА-6НШ и преобразователи ДВ2ТСМ исполнений А, Б, АК и ГМ помещают в изолированный канал, например, медную трубку длиной 40 см, запаянную с нижней стороны, с внутренним диаметром, превышающим диаметр преобразователя не более, чем на 0,5 мм"
"6.3.2 Определение абсолютной погрешности измерений температуры. Измерительные преобразователи влажности и температуры термогигрометров ИВА-6А, ИВА-6Н, ИВА-6НИ, измерительные преобразователи ДВ2ТСМ (выносные зонды) исполнений А, Б, АК, ГМ помещают в термостат на полную глубину в медную трубку с внутренним диаметром 12,2-12,5 мм и длиной более 40 см, запаянную с нижней стороны и погруженную в рабочий объем термостата на глубину более 30 см. Эталонный термометр размещают в рабочем объеме термостата на одинаковой глубине с преобразователем в непосредственной близости друг от друга."
Для обеспечения этих требований методики поверки, НПК МИКРОФОР была разработана вставка для термостата ТЕРМОТЕСТ-05, имеющая следующие особенности:
- предназначена для установки в термостат ТЕРМОТЕСТ-100 (номер в ФИФОЕИ 39300-08);
- содержит 3 медных герметично запаянных с нижней стороны трубки с внутренним диаметром 12,5 мм для погружения зондов и измерительных преобразователей;
- содержит гермоввод для установки эталонного термометра ПТСВ-1-2 или ТСПВ-1 (или аналогичного по конструкции);
- позволяет одновременно поверять или юстировать до 3 измерительных преобразователей.
Для обеспечения условий поверки рекомендуем использовать совместно со вставкой:
- для термогигрометров ИВА-6Н, ИВА-6А, ИВА-6Н-Д, ИВА-6А-Д, ИВА-6Н-РК и ИВА-6Н-Д-РК: кабель удлинительный КУ-2 совместно с кабелем удлинительным КУ-3;
- для измерительных преобразователей ДВ2ТСМ-Б по каналу измерения температуры (в том числе для ДВ2ТСМ-Б из состава ДВ2ТС-А, ДВ2ТТ20-А, ДВ2ТТ20-Г, ДВ2ТСМ-А, ИВА-6АР, ИВА-6Б2, ИВА-6Б2-К-DIN): кабель удлинительный КУ-4.
Комплект поставки
- Вставка для термостата ТЕРМОТЕСТ-100 с 3 трубами 12 мм Обозначение: ЦАРЯ.441219.004
- Упаковка
Опции:
Технические характеристики
