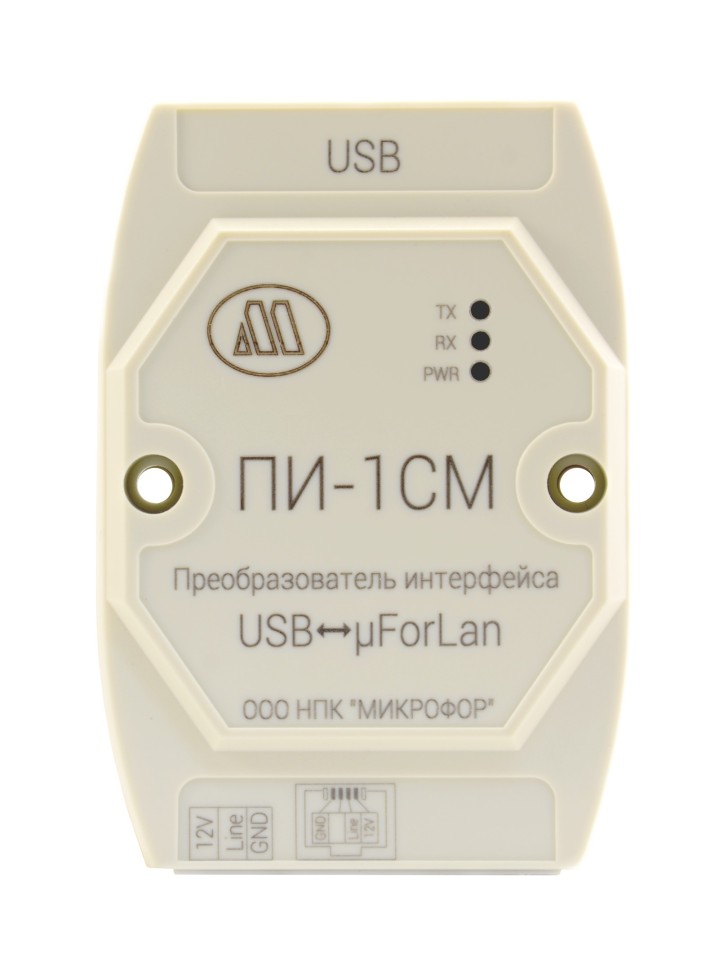

Преобразователь интерфейса ПИ-1СМ Микрофор
Артикул: MF_pi-1sm
Номер товара: 22275
Описание товара
Предназначен для подключения устройств с интерфейсом µForLan к USB-порту ПК c обеспечением гальванической изоляции.Количество устройств в сети до 12 шт., общая длина соединения до 10 м.
Питание от USB порта, встроенный блок питания 12В 100мА.Основные особенности:
- встроенный блок питания 12В 100мА;
- гальваническая развязка;
- параллельное подключение до 12 устройств.
Совместим с:
- преобразователями относительной влажности и температуры ДВ2ТСМ;
- преобразователями точки росы/инея ДТР модификации СМ.
Преобразователь выполнен в пластиковом корпусе для крепления на DIN-рейку 35 мм и содержит разъем интерфейса USB для подключения персонального компьютера, съемную клеммную колодку и два разъема RJ14 (6P4C), включенные параллельно для подключения к прибору устройств с интерфейсом RS-485, три светодиода для индикации состояния преобразователя.
Технические характеристики
| Питание | |
| входное напряжение питания DC, В | 4,75 - 5,25 |
| класс защиты по ГОСТ 12.2.007.7 | III |
| потребляемая мощность, Вт | 2,5 |
| электрическая прочность изоляции, В | 1500 |
| выходное напряжение питания DC, В | 10 – 12,5 |
| максимальный выходной ток, мА | 100 |
| Интерфейс USB | |
| стандарт USB | USB 2.0 |
| разъем | тип B |
| передаваемые сигналы | D+, D– |
| максимальная длина линии связи, м | 3 |
| Интерфейс µForLan | |
| разъемы | Съемная клеммная колодка, 2 разъема RJ-14(6P4C) |
| передаваемые сигналы | Line |
| максимальная скорость передачи данных, бод | 19200 |
| максимальная длина линии связи, м | 10 |
| максимальное количество приборов | до 32 шт. (до 128 шт. ДВ2ТС, МАВ) |
| Общая информация | |
| габаритные размеры, мм | 103×72×43 |
| степень защиты | IP20 |
| крепление | на DIN-рейку |
| масса, г | 90 |
| диапазон температур эксплуатации, °C | -20…+75 |
Область применения
- считывание показаний и настройка устройств с интерфейсом µForLan.
Комплект поставки
- Юстировочный комплекс 8‑ми канальный для ИВА‑6А(Н) Обозначение: ЦАРЯ.468152.002
- Кабель USB 2.0 A–B
- Вставка для крепления на DIN-рейку по запросу
- Паспорт ЦАРЯ.468152.002 ПС
