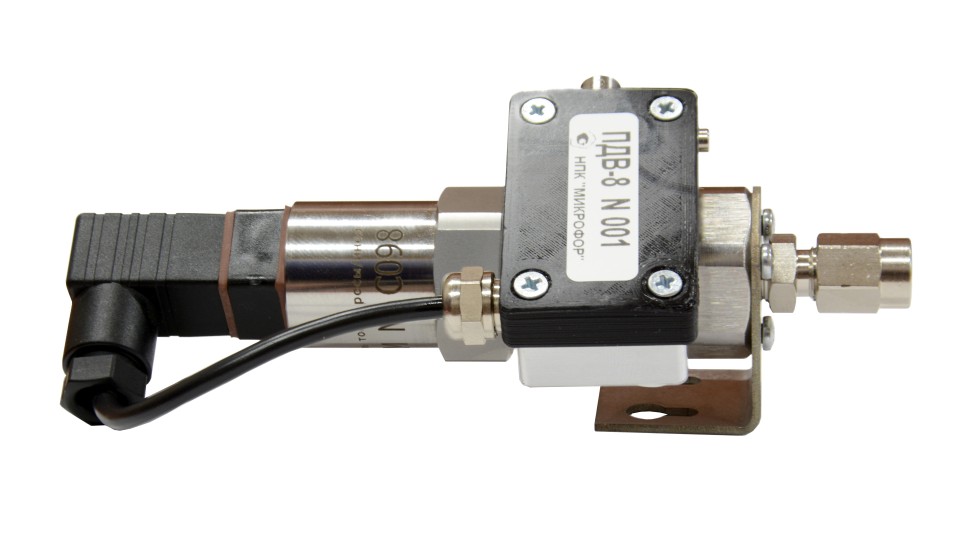

Пробоотборное устройство ПДВ-8 Микрофор

Предназначено для измерения температуры точки росы (инея) сжатых газов при давлении, равном давлению в газовой магистрали до 10 бар.

Преобразователь влажности находится при входном давлении.

Включает проточную измерительную камеру для установки преобразователя влажности, которая может иметь установочную резьбу М24×1 или М20×1,5 (исполнение -М).

Измерение избыточного давления. Возможность пересчёта показаний влажности к нормальным и стандартным условиям.

Номер в ФИФОЕИ (только в комплекте с преобразователем точки росы/инея ДТР): 83117-21

Проточная камера пробоотборного устройства имеет на выходе регулируемый дроссель для установки расхода газа, рассчитанный на давление не более 1 МПа. Регулировка осуществляется плоской отверткой. Преобразователь влажности находится при входном давлении. Пробоотборное устройство оснащено измерительным преобразователем избыточного давления с диапазоном измерений от 0 до 10 кгс/см² и датчиком атмосферного давления для автоматической коррекции нулевого избыточного давления. При поставке в комплекте с преобразователями точки росы/инея ДТР (номер в ФИФОЕИ 83117-21) пробоотборное устройство ПДВ-8 имеет пределы допускаемой погрешности измерений избыточного давления не более ±0,1 кгс/см². При использовании с другими средствами измерений ПДВ-8 является индикатором.

ПДВ-8 может осуществлять пересчет показаний преобразователя влажности к атмосферному давлению, что позволяет расширить диапазон измерений влажности, если контрольное значение влажности нормировано при атмосферном давлении, приводить показания влажности к стандартным и нормальным условиям.

ПДВ-8 выпускается в двух модификациях:

• ПДВ-8 имеет интерфейс µForLan (протокол Modbus RTU) для подключения к блокам индикации ИВА-6Б2 (для преобразователей ДВ2ТСМ-1Т-4П-В, ДТР-1-СМ), ИВА-6Б2-К-DIN (для преобразователей ДВ2ТСМ-1Т-4П-В, ДТР-1-СМ, ДТР-2-СМ, ДТР-3-СМ-М), ИВА-8 (для преобразователей ДТР-2-СМ, ДТР-3-СМ-М, ДТР-СМ);

• ПДВ-8С имеет интерфейс RS-485 (протокол Modbus RTU) для подключения к многоканальным измерительным системам. Работает только с преобразователями ДВ2ТСМ-1Т-4П-В, ДТР-1-СМ.

Описание протокола работы с интерфейсом ПДВ-8 приведено в руководствах по эксплуатации на соответствующие преобразователи.


Основные особенности:

• Позволяет измерять влажность при давлении до 1 МПа (10 бар).
• Преобразователь влажности находится при входном давлении.
• Измерение избыточного давления.
• Возможность пересчёта влажности к нормальным и стандартным условиям.
• Подходит для измерений влажности в линии с меняющимся давлением.
• Совместимо со всеми преобразователями точки росы/инея ДТР-1-СМ, ДТР-2-СМ и ДТР-3-СМ, преобразователями ДВ2ТСМ-1Т-4П-В, ДТР-СМ (в составе гигрометра ИВА-8)
• Кронштейн для монтажа на плоскую поверхность.

Поставляться в одном из исполнений:

• ПДВ-8 – с установочной резьбой для преобразователя влажности М24×1, без входного фитинга;
• ПДВ-8-А – с установочной резьбой для преобразователя влажности М24×1, с входным штуцером для подключения трубки из нержавеющей стали;
• ПДВ-8-Б – с установочной резьбой для преобразователя влажности М24×1, с входным фитингом для подключения полиэтиленовой трубки;
• ПДВ-8-М – с установочной резьбой для преобразователя влажности М20×1,5, без входного фитинга;
• ПДВ-8-М-А – с установочной резьбой для преобразователя влажности М20×1,5, с входным штуцером для подключения трубки из нержавеющей стали;
• ПДВ-8-М-Б – с установочной резьбой для преобразователя влажности М20×1,5, с входным фитингом для подключения полиэтиленовой трубки.

Входное давление ПДВ ограничиваются характеристиками самих пробоотборных устройств (см. технические характеристики), максимальным рабочим давлением подключаемых измерительных преобразователей (если преобразователь находится при входном давлении), и допускаемым давлением применяемого входного фитинга и газовой арматуры (не более 1 МПа для исполнения Б).

Внимание!
При выборе фитингов и подводящей газовой арматуры учитывайте максимальное давление газа в линии. Установку фитингов проводите в соответствии с указаниями производителя. Неправильная установка или превышение максимального давления газа для фитингов и арматуры представляет опасность!

Технические характеристики

Преобразователь влажности находится при давлении	входном
Установочная резьба для преобразователя ДТР	М20×1,5 или М24×1
Наличие ротаметра на выходе	нет
Максимальное входное давление, МПа	1
Измерение давления	диапазон от 0 до 10 кгс/см2 погрешность ±0,1 кгс/см2
Габаритные размеры, мм (без преобразователя и фильтра), не более	64×59×131
Габаритные размеры, мм (с преобразователем, без фильтра), не более	64×59×184
Масса без преобразователя, кг, не более	1
Совместимые преобразователи	ДТР-1-СМ, ДТР-2-СМ, ДТР-3-СМ(-М), ДВ2ТСМ-1Т-4П-В, ДТР-СМ

Область применения

• измерение влажности неагрессивных технологических газов;
• контроль влажности сжатого воздуха.

Комплект поставки

• Пробоотборное устройство ПДВ-8 Обозначение: ЦАРЯ.2748.008 исполнение оговаривается при заказе
• Кольцо уплотнительное фторопластовое 23×17×2 (для резьбы М24×1) или 20,5×15×1,5 (для резьбы М20×1,5)
• Трубка из нержавеющей стали Hy-Lok TC-3´0.5mm-S316/316L - 1 метр, штуцер Hy-Lok ACMC-3M-2R, набор из пары обжимных колец с гайкой 3 мм Hy-Lok CNFS-3M-SET исполнение А
• Фитинг CAMOZZI 1511 6/4-1/8, трубка полиэтиленовая CAMOZZI TPE 6/4 - 1 метр исполнение Б
• Входной фильтр тип А опционально для ПДВ исполнения А
• Входной фильтр тип Б опционально для ПДВ исполнения Б
• Руководство по эксплуатации ЦАРЯ.2748.00Х РЭ допускается оформлять одно руководство по эксплуатации на партию пробоотборных устройств
• Упаковка
