Модуль аналогового ввода МАВ-ТТ20 Микрофор
Артикул: MF_mav-tt20
Номер товара: 22221
Описание товара
Предназначен для измерения двух токовых сигналов 4...20 мА, пересчета измеренных величин тока в значения заданных параметров и преобразования их в цифровой выходной сигнал к сети RS-485 (Modbus RTU).
Может быть использован в составе многоканальных измерительных систем или совместно с вторичными приборами (например, с контроллером ИВА-128, компьютером через преобразователь интерфейса ПИ-1С или SCADA-системой).
Номер в ФИФОЕИ: 36245-07 (срок действия истек).
Основные особенности:- измеряет величины тока от двух источников с общим минусом;
- измеряет два токовых сигнала 4...20мА, выдаёт значения измеренных параметров, рассчитанных в соответствии с введенными таблицами соответствия;
- питание и считывание показаний из модуля возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- совместим с ПО SensNet;
- параллельное подключение до 248 модулей.

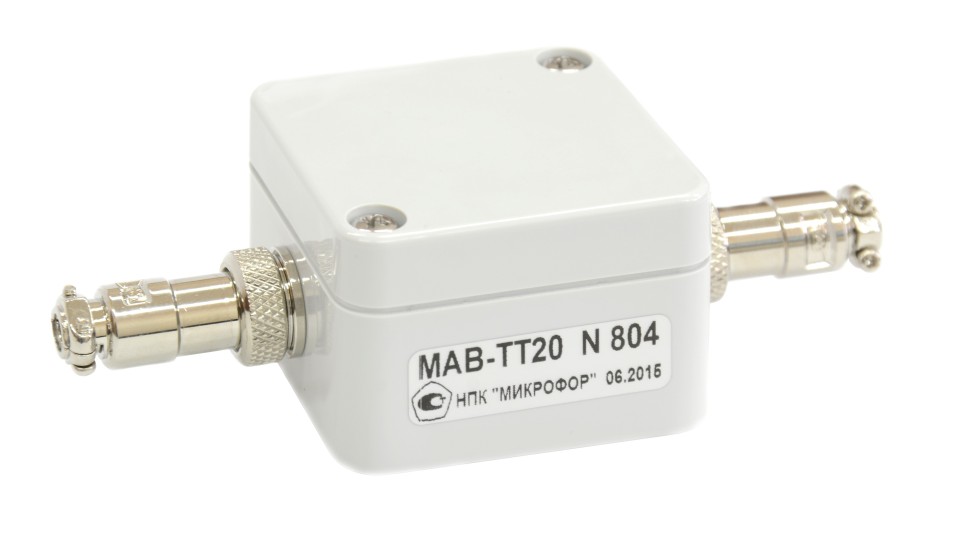

Модуль выполнен в герметичном прямоугольном корпусе с двумя цилиндрическими разъемами.
Технические характеристики
| Диапазон измеряемого значения тока, мА | 0...24 |
| Пределы допускаемой основной абсолютной погрешности измерений тока δ, мА | ±(0,0015·I+K) (1) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений при изменении температуры среды на 10 ºС, мА, не более | ±0,5·δ |
| Входное сопротивление, Ом, не более | 100 |
| Входное сопротивление приемника сигнала (интерфейс RS-485), кОм, более | 96 |
| Габаритные размеры, мм, не более: | 117×51×36 |
| Масса модуля, кг, не более | 0,2 |
| Скорость обмена данными, бод | 19200 |
| Питание, В | 6...27 |
| Потребляемый ток без электрической нагрузке на выходе, мА, не более | 5 |
| Межповерочный интервал, мес | 12 |
(1) - K - одна единица младшего разряда (0,001 мА);
I - измеренное значение тока, мА
Область применения
- интеграция устройств с токовым выходом в многоканальные измерительные системы;
- чтение показаний из устройств с токовым выходом.
Комплект поставки
- Модуль аналогового ввода МАВ-ТТ20 Обозначение: ЦАРЯ.2553.006
- 4-хконтактный разъем для подключения питания и сети RS-485
- 5-тиконтактный разъем для подключения двух устройств с токовыми выходами
- Руководство по эксплуатации ЦАРЯ.2553.006 РЭ
- Свидетельство о поверке на бумажном носителе по запросу
- Упаковка
Опции:
- преобразователь интерфейса ПИ-1С
