Модуль аналогового ввода МАВ-ТС-100 Микрофор
Артикул: MF_mav-ts100
Номер товара: 22220
Описание товара
Предназначен для подключения термопреобразователей сопротивления со стандартными НСХ, МТШ-90 или индивидуальными статическими характеристиками к сети RS-485 (Modbus RTU). Может быть использован в составе многоканальных измерительных систем или совместно с вторичными приборами (например, с контроллером ИВА-128, компьютером через преобразователь интерфейса ПИ-1С или SCADA-системой).
Номер в ФИФОЕИ: 36245-07 (срок действия истек).
Основные особенности:- разъем для подключения термометра сопротивления по четырехпроводной схеме;
- измеряет сопротивление, выдаёт температуру в соответствии с введенной статической характеристикой (см. ниже);
- питание и считывание показаний из модуля возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- совместим с ПО SensNet;
- параллельное подключение до 248 модулей.
Дополнительные возможности:
- возможность расчета влажности при совместной работе с преобразователем ДВ2ТС-5Т-5П-АК в климатической камере (при подключении к контроллеру ИВА-128 и ПК с ПО SensNet);
Возможность выбора и задания статической характиристики для подключенного термопреобразователя сопротивлени:
- платиновые, медные или никелевые ТС с номинальной статической характеристикой преобразования Pt 50, 50 П, 50М, 50 Н, Pt 100, 100 П, 100М, 100 Н по ГОСТ 6651-2009 (для версии младше 6 - по ГОСТ 6651-94);
- термопреобразователи сопротивления с индивидуальной статической характеристикой, описываемой полиномами 4-й степени в двух задаваемых температурных интервалах,
- эталонные термопреобразователи сопротивления с градуировочной характеристикой МТШ-90 по ГОСТ Р 8.461-2009 (только для версии 6);
- термопреобразователи сопротивления с индивидуальной статической характеристикой, описанной таблицей.

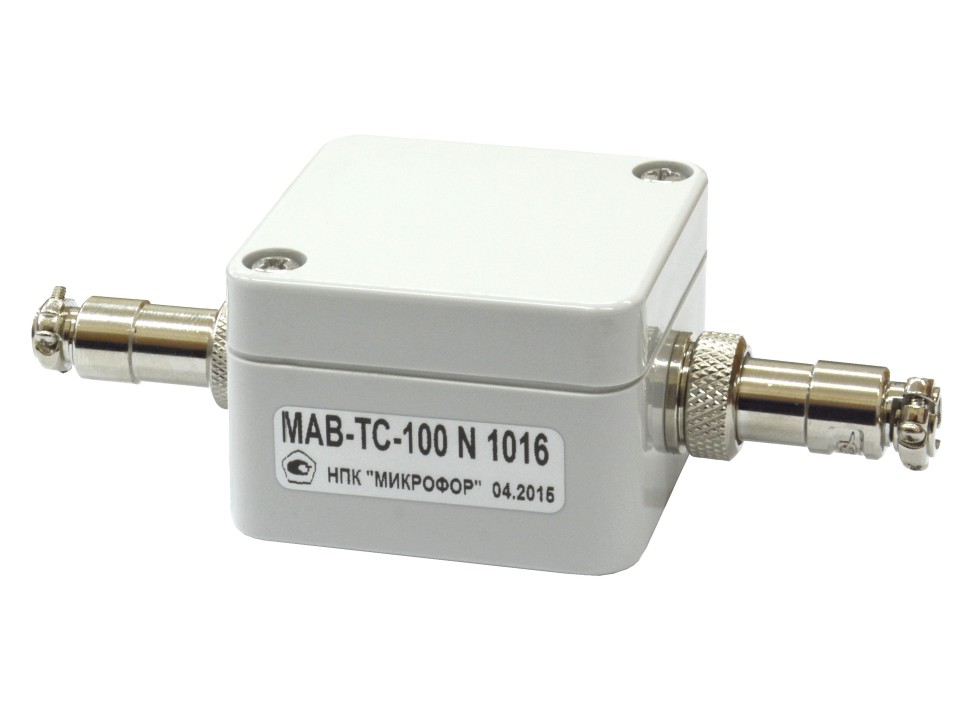

Модуль выполнен в герметичном прямоугольном корпусе с двумя цилиндрическими разъемами.
Технические характеристики
| Диапазон измерений электрического сопротивления, Ом | 0...500 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления, Ом | ±(0,01+0,00025∙|R-100|)(1) |
| Предел допускаемой основной погрешности измерений температуры, обусловленный погрешностью тракта электрического преобразования для Pt 100, 100 П, °С | ±(0,03+0,00025∙|Т|)(2) |
| Питающий ток при измерении сопротивления, мА, не более | 1 |
| Входное сопротивление приемника сигнала (интерфейс RS-485), кОм, более | 96 |
| Габаритные размеры, мм, не более: | 117×51×36 |
| Масса модуля, кг, не более | 0,2 |
| Скорость обмена данными, бод | 19200 |
| Питание, В | 6...27 |
| Потребляемый ток без электрической нагрузке на выходе, мА, не более | 4 |
| Межповерочный интервал, мес | 12 |
(1) - R – измеренное значение сопротивления
(2) - Т – измеренное значение температуры
Область применения
- многоканальные системы измерения температуры;
- контроль температуры в климатических термокамерах;
- аттестация климатических термокамер по ГОСТ Р 53618-2009, ГОСТ 30630.2.1-2013 и ГОСТ Р 51369-99;
- измерения температуры для различных областей применения.
Комплект поставки
- Модуль аналогового ввода МАВ-ТС-100 Обозначение: ЦАРЯ.2553.006-02
- 4-хконтактный разъем для подключения питания и сети RS-485
- 5-тиконтактный разъем для подключения термопреобразователя сопротивления
- Руководство по эксплуатации ЦАРЯ.2553.006-02 РЭ
- Свидетельство о поверке на бумажном носителе по запросу
- Упаковка
Опции:
- преобразователь интерфейса ПИ-1С
