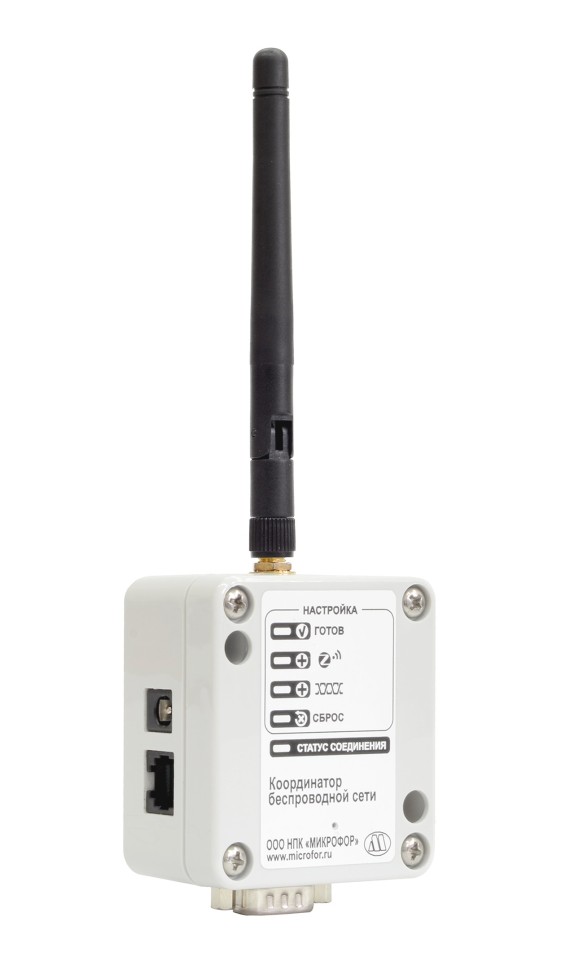

Координатор беспроводной сети Микрофор

Предназначен для подключения термогигрометров ИВА-6Н-РК, ИВА-6Н-Д-РК и сегментов проводной сети с использованием Узла беспроводной сети к устройствам для сбора и обработки данных.

Связь с координатором осуществляется по интерфейсу USB(VCP), RS-232, RS-485 и протоколу Modbus RTU.Предназначен для подключения термогигрометров ИВА-6Н-РК, ИВА-6Н-Д-РК и сегментов проводной сети с использованием Узла беспроводной сети:

• к многоканальной системе контроля микроклимата и других параметров технологических сред на основе контроллера ИВА-128;
• персональному компьютеру с программным обеспечением SensNet;
• к SCADA-системам различных разработчиков.

Основные особенности:

• построен на базе промышленного радиомодуля стандарта ZigBee/IEEE 802.15.4, работающего на частоте 2.4 ГГц и обеспечивающего устойчивую связь даже в очень тяжелых условиях;
• количество подключаемых беспроводных устройств (см. ниже) - до 32 шт.;
• общее количество термогигрометров ИВА-6Н-РК, ИВА-6Н-Д-РК и измерительных преобразователей, подключенных при помощи Узла беспроводной сети - до 255 шт.;
• без использования Узлов беспроводной сети координатор поддерживает до 20 термогигрометров ИВА-6Н-РК, ИВА-6Н-Д-РК;
• максимальная дальность связи между координатором и Узлом беспроводной сети составляет 90 метров в помещении и до 3200 метров на открытом воздухе⁽¹⁾;
• максимальная дальность связи между термогигрометром ИВА-6Н-РК или ИВА-6Н-Д-РК и ближайшим Узлом или Координатором беспроводной сети - 60 метров в помещении и до 1200 метров на открытом воздухе⁽¹⁾.

⁽¹⁾ - данные приведены при использовании стандартных антенн, при стандартных тестовых условиях; при сложных условиях эксплуатации возможно использование направленных антенн для улучшения качества и эффективной дальности связи.

Совместимые устройства для считывания данных:

• термогигрометр ИВА-6Н-РК,
• термогигрометр ИВА-6Н-Д-РК,
• Узел беспроводной сети.

В одной системе используется только один Координатор беспроводной сети. К координатору сети быть непосредственно подключено до 20 беспроводных устройств.
Использование Узлов беспроводной сети увеличивает общую емкость беспроводной сети до 32 единиц. Узел беспроводной сети может быть использован для включения сегментов кабельной сети RS-485 в общую беспроводную сеть.
Наличие у координатора портов USB, RS-232, RS-485 позволяет подключать весь ассоциированный с ним сегмент беспроводной сети напрямую к ПК, либо включить в кабельную сеть интерфейса RS-485. Координатор беспроводной сети выполняет функции согласования между сегментами кабельной и беспроводной сети. Идентификация устройств в кабельной и беспроводной сети осуществляется на основе их уникального сетевого адреса Modbus.
Координатор, а также Узлы беспроводной сети могут образовывать Mesh-соединения, позволяющие улучшить общую эффективную дальность связи, а также повысить надежность работы системы в целом. При этом термогигрометры ИВА-6Н-РК и ИВА-6Н-Д-РК будут передавать данные ближайшему координатору или Узлу беспроводной сети.

Технические характеристики

Напряжение питания, В	8...14
Потребляемый ток, мА, не более	200
Наличие RS-485 (Modbus RTU)	да
скорость обмена данными, бод	19200
Наличие RS-232 (Modbus RTU)	да
Габаритные размеры, мм
без антенны	36×59×80
со стандартной антенной	36×59×182
Диапазон температур эксплуатации, °С	0...50
Масса, кг, не более	0,5

Многоканальные беспроводные измерительные системы контроля микроклимата:

• в музеях, архивах, библиотеках, аптеках, испытательных лабораториях, складских помещениях;
• в чистых производственных помещениях фармацевтической и электронной промышленности;
• в чистых производственных помещениях фармацевтической и электронной промышленности.

Комплект поставки

• Координатор беспроводной сети
• USB-кабель типа A – mini B для подключения к ПК
• Кабель RS-232 для подключения к ПК
• Руководство по эксплуатации на координатор беспроводной сети
• Упаковка

Опции:

• Блок питания 12В
