Кабель интерфейсный КК-2 Микрофор
Артикул: MF_kk-2
Номер товара: 22267
Описание товара
Предназначен для подключения одного преобразователя ДВ2ТСМ или ДТР модификаций -Т20 и -СМ к USB-порту ПК. Адаптер сети Modbus по интерфейсу µForLAN для ПК (внешний).
Питание от USB порта, встроенный блок питания 12В 50мА, гальваническая развязка.Основные особенности:
- встроенный блок питания 12В 50мА;
- гальваническая развязка.
Совместим с (при наличии соответствующего кабеля для подключения):
- преобразователями относительной влажности и температуры ДВ2ТСМ;
- преобразователями относительной влажности и температуры ДВ2ТТ20-А;
- преобразователями точки росы/инея ДТР модификации СМ;
- преобразователями точки инея ДТР-3-Т20-М.

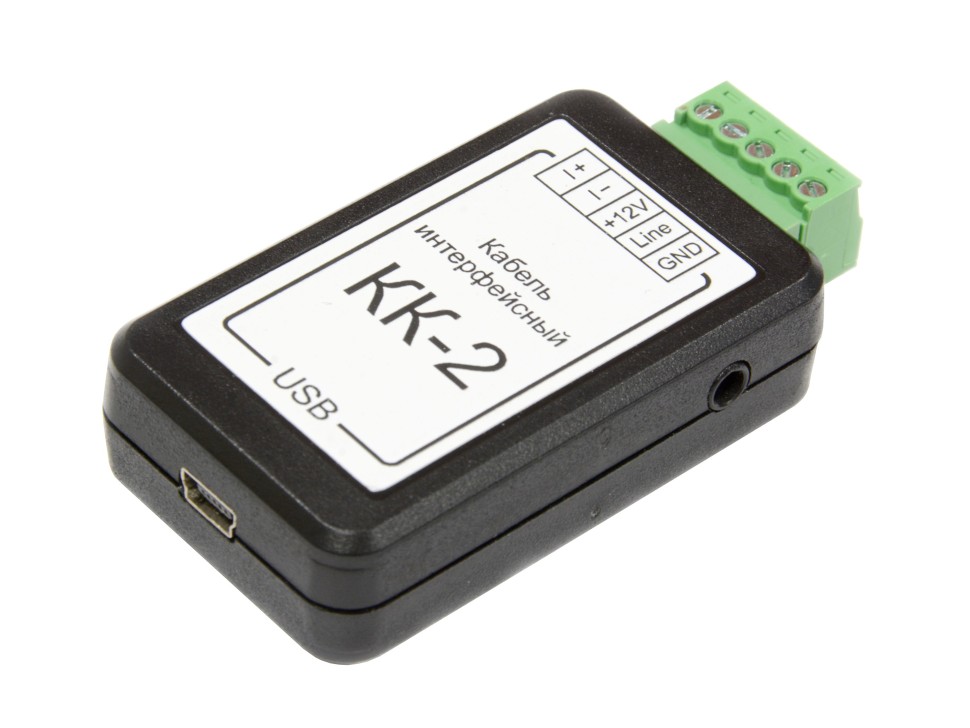

Кабель интерфейсный выполнен в пластиковом корпусе и содержит разъем интерфейса USB для подключения персонального компьютера, съемную клеммную колодку и один разъем 3,5 мм для подключения одного устройства с интерфейсом μForLan или одного зонда ИВА-6Н(А).
Технические характеристики
| Питание | |
| входное напряжение питания DC, В | 4,75 - 5,25 |
| класс защиты по ГОСТ 12.2.007.7 | III |
| потребляемая мощность, Вт | 2,5 |
| электрическая прочность изоляции, В | 1500 |
| выходное напряжение питания DC, В | 10 – 12,5 |
| максимальный выходной ток, мА | 100 |
| Интерфейс USB | |
| стандарт USB | USB 2.0 |
| разъем | тип B |
| передаваемые сигналы | D+, D– |
| максимальная длина линии связи, м | 3 |
| Интерфейс µForLan | |
| разъемы | cъемная клеммная колодка, разъем 3,5 мм |
| передаваемые сигналы | Line |
| максимальная скорость передачи данных, бод | 19200 |
| максимальная длина линии связи, м | 10 |
| Общая информация | |
| габаритные размеры, мм | 71×36×16 |
| степень защиты | IP20 |
| крепление | нет |
| масса, г | 21 |
| диапазон температур эксплуатации, °C | 0…+60 |
Область применения
- считывание показаний и настройка устройств с интерфейсом µForLan;
- настройка преобразователей ДВ2ТТ20-А и ДТР-3-Т20-М.
Комплект поставки
- Кабель интерфейсный КК-2 Обозначение: ЦАРЯ.685611.021
- Кабель USB 2.0 A–miniB
- Руководство по эксплуатации ЦАРЯ.685611.021 РЭ
Опции:
- Кабель удлинительный КУ-2
- Кабель для подключения ДВ2ТСМ-Б
- Кабель для подключения ДВ2ТСМ-В необходимо уточнение типа разъема
- Кабель для подключения ДВ2ТСМ-5Т-5П-АК необходимо уточнение типа разъема
- Кабель для настройки ДВ2ТТ20-А
- Кабель для подключения ДТР модификации -СМ
- Кабель для настройки ДТР-3-Т20(-М)
