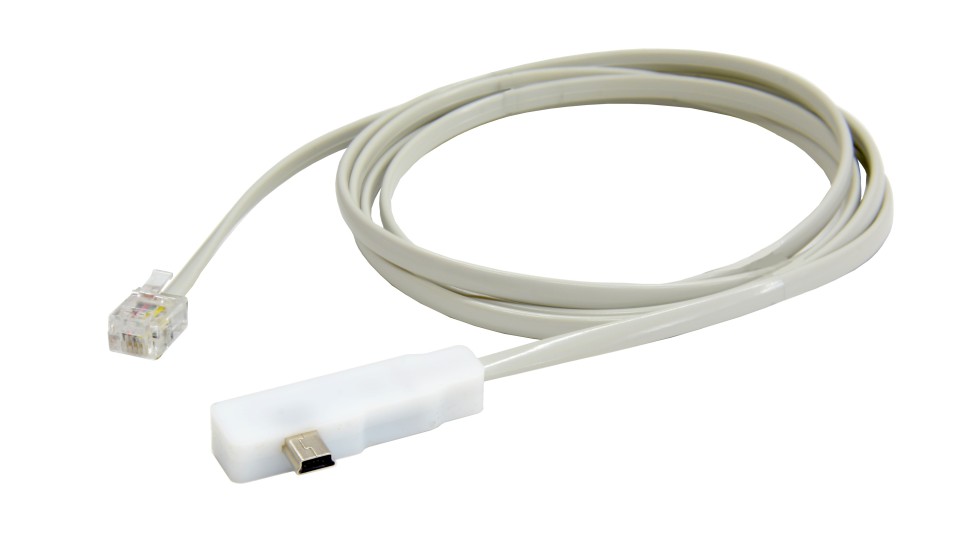

Адаптер КИ-3 Микрофор

Подключается к mini USB порту термогигрометров ИВА-6Н, ИВА-6А, ИВА-6АР. Реализует цифровой выход RS-485 по протоколу ModBus RTU.Предназначен для подключения термогигрометров ИВА-6А, ИВА-6Н и ИВА-6АР (см. ниже):

• к многоканальной системе контроля микроклимата и других параметров технологических сред на основе контроллера контроллер ИВА-128;
• к персональному компьютеру с программным обеспечением SensNet (с использованием преобразователя интерфейса ПИ-1С или другого);
• к SCADA-системам различных разработчиков.

Связь с системой осуществляется по интерфейсу RS-485 и протоколу ModBus RTU.


Совместим с:

• термогигрометрами автономными ИВА-6Н, ИВА-6А, ИВА-6Н-Д, ИВА-6А-Д (кроме модификаций -РК), ИВА-6АР;
• блоками индикации ИВА-6АР.

Адаптер выполнен в пластиковом корпусе, на одном из торцов которого расположен USB - разъем, а из другого выходит кабель длиной 1,5 м с телефонной вилкой 6P4C (RJ14) на конце. В комплект поставки адаптера входит коммутационная коробка, закрепляемая на стене через двухсторонний адгезив или с помощью шурупа. Адаптер непосредственно подключается к USB-разъему термогигрометра, кабель подключается к разъему RJ14 коммутационной коробки. Подключение проводов питания и линий связи интерфейса RS-485 осуществляется к винтовым зажимам коммутационной коробки (входит в комплект поставки).
Питание термогигрометра осуществляется от адаптера, если напряжение на батарейках типа АА в термогигрометре ниже 2,7 В.
При подключении адаптера термогигрометр переходит в «быстрый» режим измерений (1 раз в секунду).

Работу с КИ-3 поддерживают термогигрометры с версией встроенного программного обеспечения (ПО) 8.40 и старше и блоки индикации ИВА-6АР с преобразователем ДТР (любая версия встроенного ПО). Версия встроенного ПО термогигрометра отображается после нажатия и удержания кнопки «вниз» в течение не менее 3 с (на экране прибора сначала отображается заводской номер прибора, а затем (в верхнем сегменте) номер версии встроенного ПО).

Технические характеристики

Напряжение питания, В	6...15
Потребляемый ток без подсветки индикатора термогигрометра, мА, не более	7
Скорость обмена данными, бод	19200
Диапазон температур эксплуатации, °С	от 0 до 50

Область применения

Многоканальные измерительные системы контроля микроклимата в помещениях.

Комплект поставки

• Адаптер КИ-3
• Коммутационная коробка
• Руководство по эксплуатации допускается оформлять одно руководство по эксплуатации на партию адаптеров
• Упаковка

Опции:

• преобразователь интерфейса ПИ-1С
