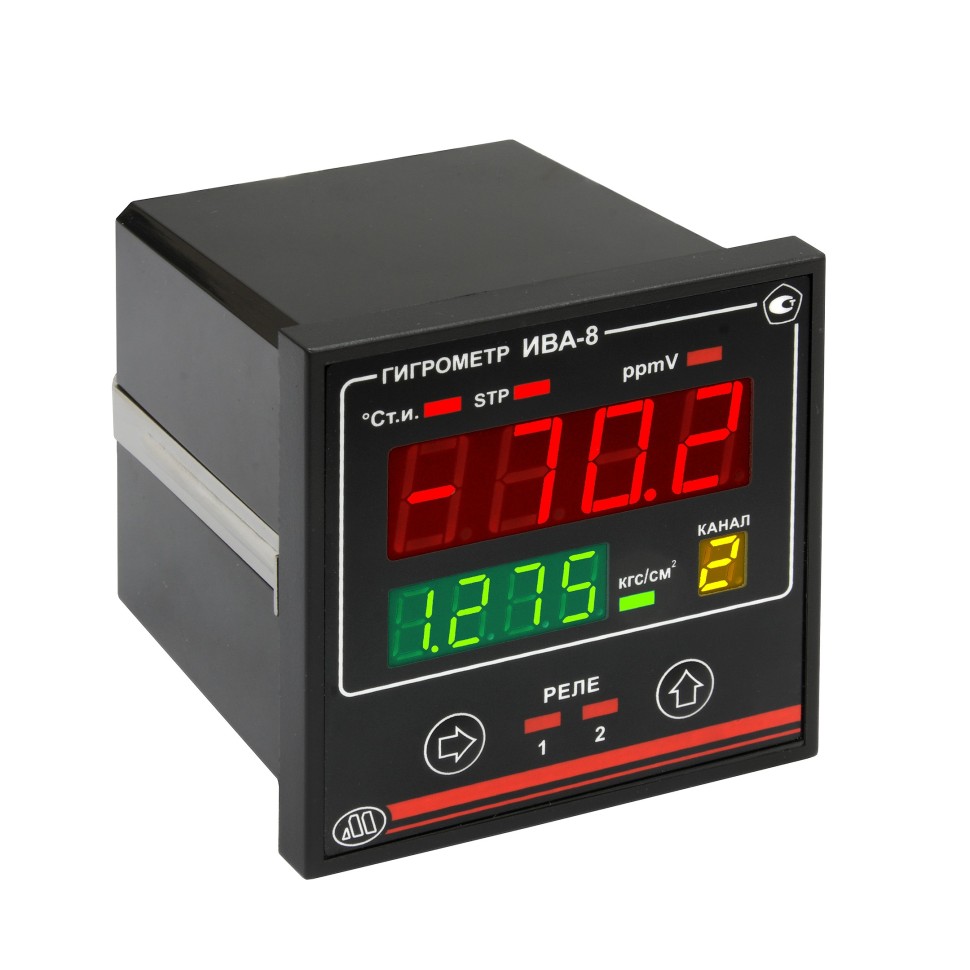

Блок индикации ИВА-8 Микрофор

Имеет щитовое исполнение, размещается стационарно, напряжение питания 220 В.

Предназначен для подключения до 2 шт. преобразователей ДТР-2-СМ или ДТР-3-СМ-М (включая ПДВ-8).

Имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода (4...20 мА или 0...5 мА), либо цифровой выход (RS-232 или RS-485, протокол Modbus RTU).

Блок индикации не является средством измерений, но может поставляться в составе гигрометров ИВА-8 (номер в ФИФОЕИ: 13560-11), либо комплектоваться к преобразователям ДТР-2-СМ или ДТР-3-СМ-М (номер в ФИФОЕИ: 83117-21).Основные особенности:

• щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
• конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
• питание 220В переменное;
• светодиодный индикатор с одновременной индикацией двух параметров;
• подключение до 2 шт. преобразователей ДТР-2-СМ или ДТР-3-СМ-М (включая ПДВ-8) непосредственно к блоку индикации;
• на индикатор могут быть выведены:
  - точка росы/инея (°С),
  - молярная доля влаги* (ppm),
  - избыточное давление (кгс/см²);
• возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки инея к атмосферному давлению;
• 2 релейных выхода.

* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8

Дополнительные возможности:

• наличие интерфейса RS-485 (исполнение ИВА-8-RS485) или интерфейса RS-232 (исполнение ИВА-8-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-8-Т20) или 0...5 мА (исполнение ИВА-8-Т5) (необходимо указать при заказе);
• исполнение ИВА-8-RS485 может использоваться в составе многоканальных систем;
• на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше).

Подключаемые преобразователи:

• ДТР-2-СМ
• ДТР-2-СМ с ПДВ-8
• ДТР-3-СМ-М
• ДТР-3-СМ-М с ПДВ-8

Блок индикации ИВА-8 может выпускаться в одном из следующих исполнений (указывается при заказе):

• ИВА-8 - базовое исполнение без дополнительных интерфейсов;
• ИВА-8-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
• ИВА-8-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
• ИВА-8-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
• ИВА-8-RS232 - исполнение с цифровым выходом RS-232.

Технические характеристики

Напряжение питания, В	~220±15%
Потребляемая мощность, Вт, не более	5
Наличие RS-485 (Modbus RTU)	опция
скорость обмена данными (настраивается), бод	19200 (по умолчанию), 9600, 4800, 2400
Наличие RS-232 (Modbus RTU)	опция
Наличие 2 унифицированных токовых выходов	опция - 4…20 мА или 0...5 мА
сопротивление нагрузки аналоговых выходов, не более
0...5 мА	1 кОм
4...20 мА	300 Ом
Наличие 2 релейных выходов	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	1500
Габаритные размеры (Ш × В × Г), мм	72×72×105
Диапазон температур эксплуатации, °С	от 0 до +50
Масса, кг, не более	0,5

Область применения

• непрерывный контроль температуры точки инея неагрессивных технологических газов;
• регулирование технологических процессов по температуре точки инея.

Комплект поставки

• Блок индикации ИВА-8
  Обозначение: ЦАРЯ.8034.021
  Исполнение оговаривается при заказе
• Кабель mini USB-A для конфигурирования
• Шнур питания с вилкой 220В
• Руководство по эксплуатации ЦАРЯ.8034.021 РЭ
• Упаковка
