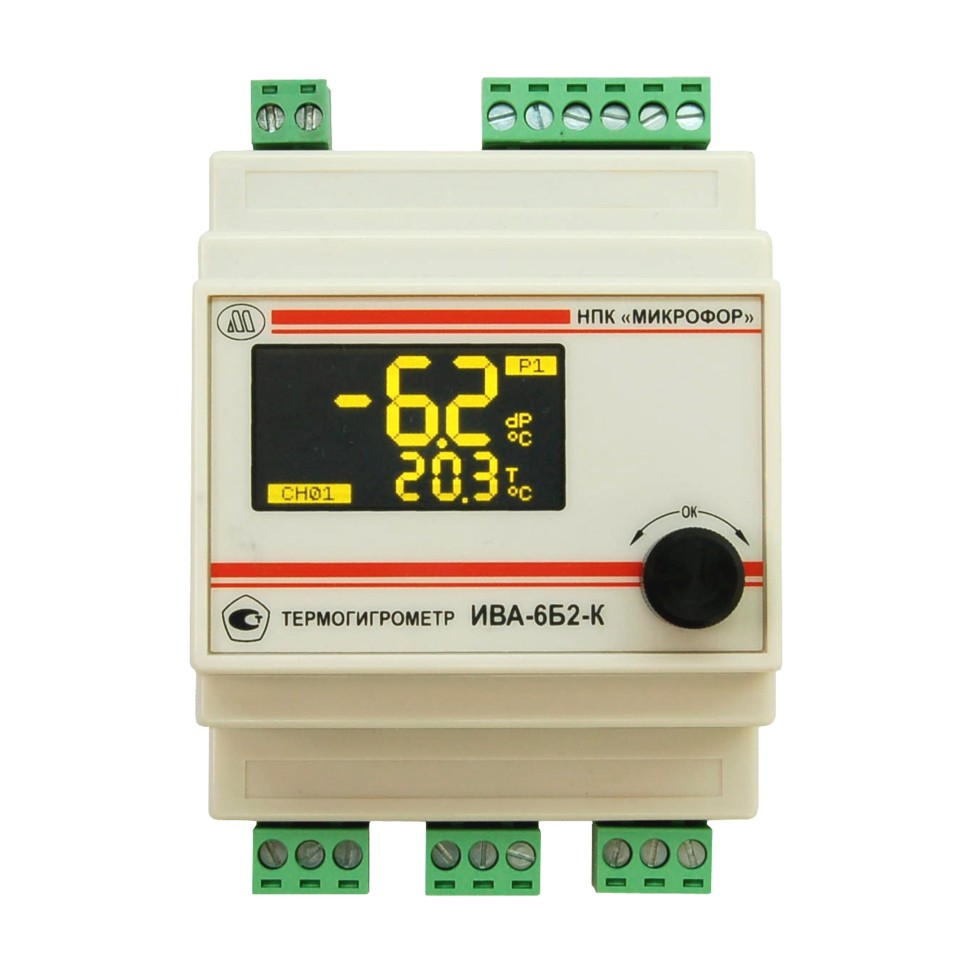

Блок индикации ИВА-6Б2-К-DIN Микрофор

Стационарный прибор в исполнении для установки на DIN-рейку. Питание 24В.

Предназначен для подключения до 16 шт. измерительных преобразователей ДВ2ТСМ, ДТР-3-СМ-М, ДТР-4-СМ или до 4 преобразователей ДТР-1-СМ, ДТР-2-СМ (включая ПДВ-8).

Блок индикации имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода 4...20 мА, либо цифровой выход RS-232 или RS-485 (протокол Modbus RTU).

Не является средством измерений сам по себе, но может поставляться в составе Термогигрометра ИВА-6Б2-К-DIN (номер в ФИФОЕИ: 46434-11), либо комплектоваться к преобразователям ДВ2ТСМ (номер в ФИФОЕИ: 25948-11), ДТР-1-СМ или ДТР-4-СМ (номер в ФИФОЕИ: 83117-21).Основные особенности:

• исполнение с монтажом на DIN-рейку;
• питание 24В постоянное;
• OLED-индикатор с одновременной индикацией двух параметров;
• подключение до 16 шт. преобразователей влажности ДВ2ТСМ и ДТР (см. список ниже);
• подключение 1 преобразователя непосредственно к блоку индикации;
• на индикатор могут быть выведены (в зависимости от модификации подключенных преобразователей):
  - относительная влажность (%),
  - температура (°С),
  - точка росы/инея (°С),
  - массовая концентрация влаги (г/м³),
  - молярная доля влаги* (ppm), - избыточное давление (бар);
• цифровой интерфейс RS-485 (Modbus RTU), два активных токовых 4-20 мА (не токовая петля) и два релейных выхода.
• может использоваться в составе многоканальных систем;
• на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше).
• цифровой интерфейс RS-485 (Modbus RTU), два активных токовых 4-20 мА (не токовая петля) и два релейных выхода.
• возможность ввода рабочего давления (до 30 бар) для пересчета показаний точки инея к атмосферному давлению (для ДТР-1-СМ, ДВ2ТСМ-1Т-4П-В);
• возможность расчета относительной влажности для преобразователей температуры ДВ2ТСМ-5Т-АК (для ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК в климатической камере).

* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8, верхний предел до 300 ppm

Дополнительные возможности:

• подключение более 1 преобразователя возможно через разветвитель.

Подключаемые преобразователи:

• ДВ2ТСМ-1Т-1П-Б (по умолчанию)
• ДВ2ТСМ-2Т-1П-Б
• ДВ2ТСМ-3Т-1П-Б
• ДВ2ТСМ-1Т-2П-Б
• ДВ2ТСМ-1Т-1П-А
• ДВ2ТСМ-2Т-1П-А
• ДВ2ТСМ-3Т-1П-А
• ДВ2ТСМ-1Т-2П-А
• ДВ2ТСМ-1Т-1П-В
• ДВ2ТСМ-1Т-4П-В (снят с производства, см. полный аналог ДТР-1-СМ, до 4 шт.)
• ДВ2ТСМ-1Т-4П-В с ПДВ-8 (снят с производства, см. полный аналог ДТР-1-СМ с ПДВ-8, до 4 шт.)
• ДВ2ТСМ-5Т-5П-АК (до 4 шт.)
• ДВ2ТСМ-5Т-АК
• ДВ2ТСМ-6Т-1П-Г
• ДТР-1-СМ (до 4 шт.)
• ДТР-1-СМ с ПДВ-8 (до 4 шт.)
• ДТР-2-СМ (до 4 шт.)
• ДТР-2-СМ с ПДВ-8 (до 4 шт.)
• ДТР-3-СМ-М
• ДТР-3-СМ-М с ПДВ-8
• ДТР-4-СМ

Технические характеристики

Напряжение питания, В	21,6...26,4
Потребляемый ток, А, не более	0,25
Наличие RS-485 (Modbus RTU)	да
скорость обмена данными (настраивается), бод	19200 (по умолчанию), 9600, 4800, 2400
Наличие RS-232 (Modbus RTU)	нет
Наличие 2 унифицированных токовых выходов 4…20 мА	да
сопротивление нагрузки токовых выходов, Ом, не более	500
Интервал обновления значения выходного тока, с	до 4
Наличие 2 релейных выходов	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	1500
Габаритные размеры (Ш × В × Г), мм	59×72×105
Диапазон температур эксплуатации, °С	от 0 до 50
Масса, кг, не более	0,5

Область применения

• непрерывный контроль влажности и температуры;
• регулирование технологических процессов по влажности и температуре

Комплект поставки

• Блок индикации ИВА-6Б2-К-DIN
  Обозначение: ЦАРЯ.2772.003-022
• Руководство по эксплуатации ЦАРЯ.2772.003-022 РЭ
• Упаковка

Опции:

• блок питания 24В с установкой на стандартную DIN-рейку
