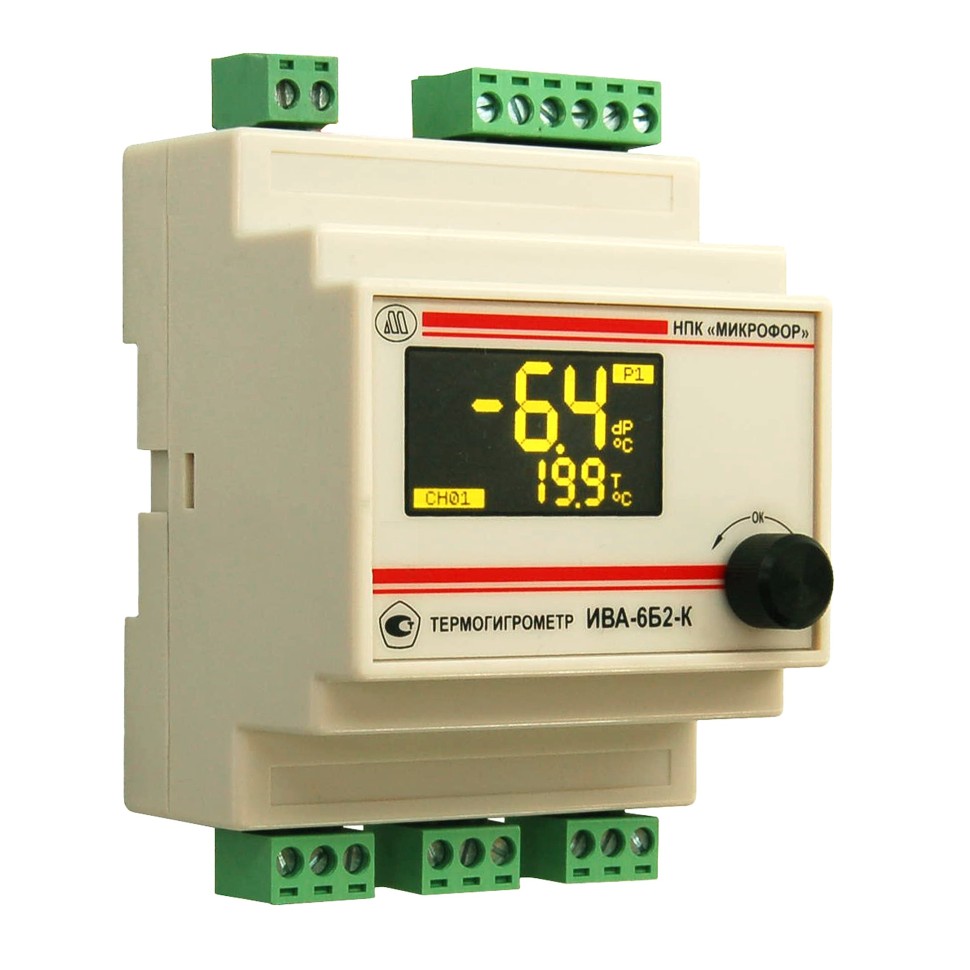

Термогигрометр ИВА-6Б2-К-DIN Микрофор

Стационарный прибор в исполнении для установки на DIN-рейку для измерения относительной влажности и температуры окружающей среды или технологических газов с выносным преобразователем.

Преобразователи ДВ2ТСМ (до 16 штук) подключаются к блоку индикации кабелем длиной до 200 м (стандартная длина 4 м).

Термогигрометр имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода 4...20 мА, либо цифровой выход RS-232 или RS-485 (протокол Modbus RTU).

Номер в ФИФОЕИ: 46434-11.

Основные особенности:

• исполнение с монтажом на DIN-рейку;
• питание 24В постоянное;
• OLED-индикатор с одновременной индикацией двух параметров;
• подключение до 16 шт. преобразователей влажности ДВ2ТСМ (см. список ниже);
• подключение 1 преобразователя непосредственно к блоку индикации;
• на индикатор могут быть выведены (в зависимости от модификации подключенных преобразователей):
  - относительная влажность (%),
  - температура (°С),
  - точка росы/инея (°С),
  - массовая концентрация влаги (г/м³),
  - молярная доля влаги* (ppm), - избыточное давление (бар);
• цифровой интерфейс RS-485 (Modbus RTU), два активных токовых 4-20 мА (не токовая петля) и два релейных выхода.
• может использоваться в составе многоканальных систем;
• на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
• возможность ввода рабочего давления (до 30 бар) для пересчета показаний точки инея к атмосферному давлению (для ДВ2ТСМ-1Т-4П-В);
• возможность расчета относительной влажности для преобразователей температуры ДВ2ТСМ-5Т-АК (для ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК).

* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8, верхний предел до 300 ppm

Дополнительные возможности:

• подключение более 1 преобразователя возможно через разветвитель.

Термогигрометр ИВА-6Б2-К-DIN включает от 1 до 16 измерительных преобразователей влажности и температуры ДВ2ТСМ (передают измеренные значения по интерфейсу µForLan (протоколу Modbus), см. список совместимых преобразователей ниже), подключенных кабелем длиной до 200 м к блоку индикации ИВА-6Б2-К-DIN, который монтируется на стандартную DIN-рейку.

Блок индикации может автоматически рассчитывать показания влажности для мест расположения ДВ2ТСМ-5Т-АК по их показаниям температуры и показаниям первого ДВ2ТСМ-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.

Подключаемые преобразователи:

• ДВ2ТСМ-1Т-1П-Б (по умолчанию)
• ДВ2ТСМ-2Т-1П-Б
• ДВ2ТСМ-3Т-1П-Б
• ДВ2ТСМ-1Т-2П-Б
• ДВ2ТСМ-1Т-1П-А
• ДВ2ТСМ-2Т-1П-А
• ДВ2ТСМ-3Т-1П-А
• ДВ2ТСМ-1Т-2П-А
• ДВ2ТСМ-1Т-1П-В
• ДВ2ТСМ-5Т-5П-АК
• ДВ2ТСМ-5Т-АК
• ДВ2ТСМ-6Т-1П-Г

Конструктивное исполнение преобразователя выбирается в зависимости от решаемой измерительной задачи:

	ДВ2ТСМ-Б Преобразователь в цилиндрическом корпусе с длиной "ххх" мм (стандартная длина 80 мм). Диаметр преобразователя 12 мм.
	ДВ2ТСМ-А Преобразователь в герметичном прямоугольном корпусе с вынесенным зондом длиной «ххх» мм (стандартная длина 80 мм). Диаметр зонда 12 мм. Габаритные размеры корпуса 75×50×36 мм. Исполнение предназначено для монтажа на стену.
	ДВ2ТСМ-В Преобразователь проточного типа для измерения влагосодержания неагрессивных технологических газов при избыточном давлении до 15 МПа. Установочная резьба М24×1. См. Пробоотборные утройства ПДВ. Габаритные размеры 70×30×30 мм.
	ДВ2ТСМ-5Т-5П-АК (исполнение 2) Преобразователь для длительной работы в условиях высокой влажности. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда измерения влажности ø12×107 мм, выносного зонда измерения температуры ø4×82 мм (без учета длины кабелей).
	ДВ2ТСМ-5Т-5П-АК (исполнение 3) Преобразователь c защитным экраном для установки на улице. Габаритные размеры 240×100×240.
	ДВ2ТСМ-5Т-АК Преобразователь для измерения температуры в диапазоне от -50 до +180°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø4×82 мм (без учета длины кабеля).
	ДВ2ТСМ-6Т-1П-Г Преобразователь для измерения влажности при температуре от 0 до +125°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø12×107 мм (без учета длины кабеля).

При заказе оговариваются:

• исполнение и количество преобразователей ДВ2ТСМ;
• длина кабеля между блоком индикации ИВА-6Б2-К-DIN и преобразователями ДВ2ТСМ (стандартная длина 4 м).

Технические характеристики

Габаритные размеры, мм, не более
блока индикации	59×72×105
преобразователя	см. характеристикики преобразователя
Масса, кг, не более
блока индикации	0,5
преобразователя влажности и температуры	см. характеристикики преобразователя
Диапазон измерений относительной влажности, %
для ДВ2ТСМ-5Т-5П-АК	0...100
для прочих ДВ2ТСМ	0...98
Диапазон измерений температуры
для исполнения 1Т, °С	0...+60
для исполнения 2Т, °С	-20...+60
для исполнений 3Т и 5Т-5П-АК, °С	-40...+60
для исполнения 6Т, °С	0...+125
для ДВ2ТСМ-5Т-АК, °С	-50...+180
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %
исполнение 1П
в диапазоне относительной влажности от 0 до 90%	±2
в диапазоне относительной влажности от 90 до 98% (1)	±3
исполнение 2П
в диапазоне относительной влажности от 0 до 90%	±1
в диапазоне относительной влажности от 90 до 98% (1)	±2
для ДВ2ТСМ-5Т-5П-АК	±2
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С)
для ДВ2ТСМ-5Т-5П-АК	±(0,002+0,0002П) (2)
для других преобразователей ДВ2ТСМ	±0,1
Пределы допускаемой абсолютной погрешности измерения температуры, °С
для ДВ2ТСМ-5Т-5П-АК
в диапазоне от -40 до 0°С, °С	±(0,2+0,01|T|) (3)
в диапазоне от 0 до 60°С, °С	±0,2
для ДВ2ТСМ-5Т-АК
в диапазоне от -50 до 0°С, °С	±(0,2+0,01|T|) (3)
в диапазоне от 0 до 60°С,м°С	±0,2
в диапазоне от +60 до +180°С,м°С	±(0,3+0,005|T-60|) (3)
для прочих преобразователей в диапазоне температур от -40 до -20°С	±1
для прочих преобразователей в диапазоне температур от -20 до +60°С	±0,3
для прочих преобразователей в диапазоне температур от +60 до +125°С	±0,7
Постоянная времени измерений при скорости обдува преобразователя не менее 1 м/с, мин
по относительной влажности, мин	не более 2
по температуре, мин	не более 5
Напряжение питания, В	21,6...26,4
Потребляемый ток, А, не более	0,25
Наличие RS-485 (Modbus RTU)	да
скорость обмена данными (настраивается), бод	19200 (по умолчанию), 9600, 4800, 2400
Наличие RS-232 (Modbus RTU)	нет
Наличие 2 унифицированных токовых выходов 4…20 мА	да
сопротивление нагрузки токовых выходов, Ом, не более	500
Наличие 2 релейных выходов	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	1500
Диапазон температур эксплуатации, °С
блока индикации	от 0 до +50
корпуса преобразователя для исполнения -АК	от -40 до +50
корпуса преобразователя для исполнения -Г	от 0 до +60
зонда преобразователя	в соответствии с диапазоном измерений
Межповерочный интервал, мес	12

⁽¹⁾ - метрологические характеристикики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях

⁽²⁾ - П – измеренное значение относительной влажности, %

⁽³⁾ - Т – измеренное значение температуры, °С

Область применения

• измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях;
• измерения в свободной атмосфере;
• регулирование и контроль влажности в климатических термокамерах;
• аттестация климатических термокамер по ГОСТ Р 53618-2009 и ГОСТ Р 51369-99;
• метеорологические измерения;
• на входе систем вентиляции;
• при сушке древесины, керамики, кирпича;
• в неотапливаемых складах;
• в теплицах, оранжереях, овощехранилищах, на грибных фермах.
• технологические и холодильные камеры;
• системы вентиляции и кондиционирования;
• регуляторы и приборы КИПиА с аналоговыми токовыми входами для контроля микроклимата;
• климатические камеры;
• оборудование для сушки продукции.

Комплект поставки

• Термогигрометр ИВА-6Б2-К-DIN Обозначение: ЦАРЯ.2772.003-02 Исполнение и количество комплектных ДВ2ТСМ оговаривается при заказе
• Соединительный кабель до 200 м, стандартная длина 4 м
• Руководство по эксплуатации ЦАРЯ.2772.003-02 РЭ
• Свидетельство о поверке на бумажном носителе
• Упаковка

Опции:

• блок питания 24В с установкой на стандартную DIN-рейку
