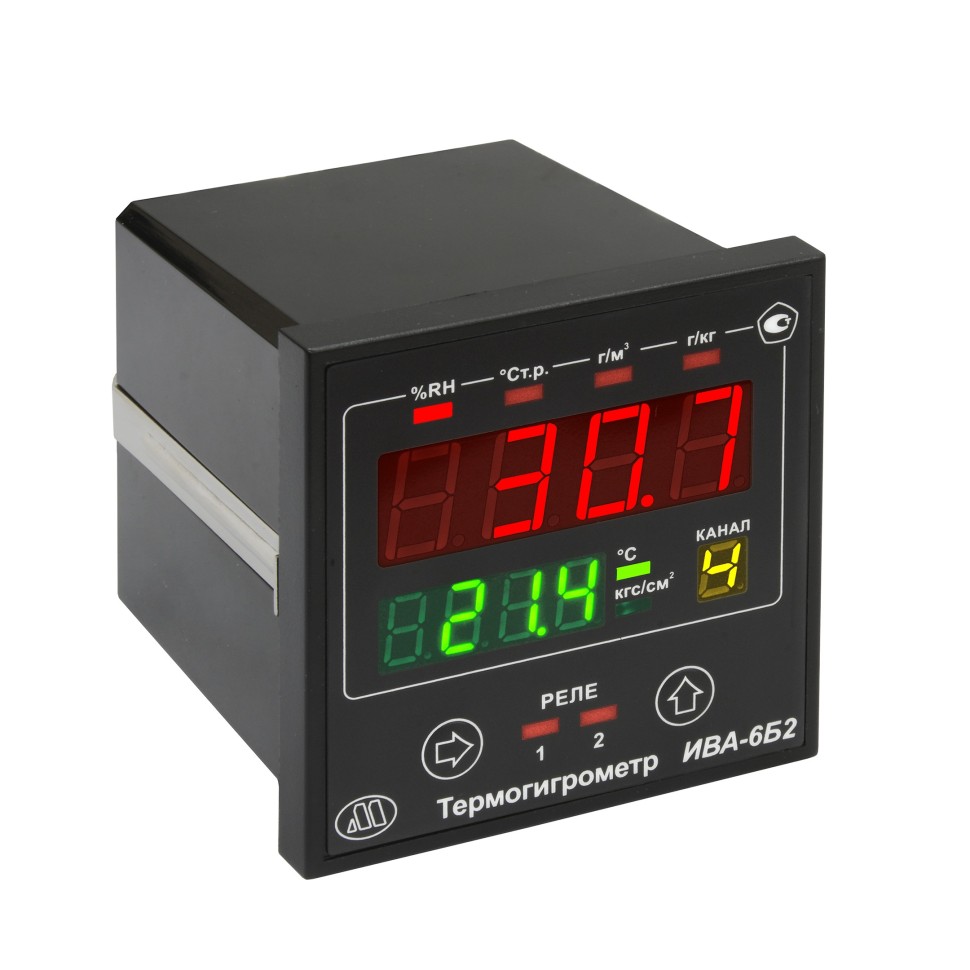

Блок индикации ИВА-6Б2 Микрофор

Имеет щитовое исполнение, размещается стационарно, напряжение питания 220 В.

Предназначен для подключения до 16 шт. измерительных преобразователей ДВ2ТСМ, ДТР-4-СМ или до 4 преобразователей ДТР-1-СМ (включая ПДВ-8).

Имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода (4...20 мА или 0...5 мА), либо цифровой выход (RS-232 или RS-485, протокол Modbus RTU).

Блок индикации не является средством измерений, но может поставляться в составе термогигрометров ИВА-6Б2 и ИВА-6Б2-К (номер в ФИФОЕИ: 46434-11), либо комплектоваться к преобразователям ДВ2ТСМ (номер в ФИФОЕИ: 25948-11), ДТР-1-СМ или ДТР-4-СМ (номер в ФИФОЕИ: 83117-21).Основные особенности:

• щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
• конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
• питание 220В переменное;
• светодиодный индикатор с одновременной индикацией двух параметров;
• подключение до 16 шт. преобразователей влажности ДВ2ТСМ и ДТР (см. список ниже);
• подключение до 4 преобразователей непосредственно к блоку индикации;
• на индикатор могут быть выведены (в зависимости от модификации подключенных преобразователей):
  - относительная влажность (%),
  - температура (°С),
  - точка росы/инея (°С),
  - массовая концентрация влаги (г/м³),
  - содержание воды в килограмме сухого воздуха (г/кг),
  - избыточное давление (кгс/см²);
• возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки инея к атмосферному давлению (для ДТР-1-СМ и ДВ2ТСМ-1Т-4П-В);
• возможность расчета относительной влажности для термометров ДВ2ТСМ-5Т-АК (для ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК);
• 2 релейных выхода.

Дополнительные возможности:

• наличие интерфейса RS-485 (исполнение ИВА-6Б2-RS485) или интерфейса RS-232 (исполнение ИВА-6Б2-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-6Б2-Т20) или 0...5 мА (исполнение ИВА-6Б2-Т5) (необходимо указать при заказе);
• исполнение ИВА-6Б2-RS485 может использоваться в составе многоканальных систем;
• на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
• подключение более 4 преобразователей возможно через разветвитель.

Подключаемые преобразователи:

• ДВ2ТСМ-1Т-1П-Б
• ДВ2ТСМ-2Т-1П-Б
• ДВ2ТСМ-3Т-1П-Б
• ДВ2ТСМ-1Т-2П-Б
• ДВ2ТСМ-1Т-1П-А
• ДВ2ТСМ-2Т-1П-А
• ДВ2ТСМ-3Т-1П-А
• ДВ2ТСМ-1Т-2П-А
• ДВ2ТСМ-1Т-1П-В
• ДВ2ТСМ-1Т-4П-В (снят с производства, см. полный аналог ДТР-1-СМ, до 4 шт.)
• ДВ2ТСМ-1Т-4П-В с ПДВ-8 (снят с производства, см. полный аналог ДТР-1-СМ с ПДВ-8, до 4 шт.)
• ДВ2ТСМ-5Т-5П-АК (до 4 шт.)
• ДВ2ТСМ-5Т-АК
• ДВ2ТСМ-6Т-1П-Г
• ДТР-1-СМ (до 4 шт.)
• ДТР-1-СМ с ПДВ-8 (до 4 шт.)
• ДТР-4-СМ

Блок индикации ИВА-6Б2 может выпускаться в одном из следующих исполнений (указывается при заказе):

• ИВА-6Б2 - базовое исполнение без дополнительных интерфейсов;
• ИВА-6Б2-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
• ИВА-6Б2-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
• ИВА-6Б2-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
• ИВА-6Б2-RS232 - исполнение с цифровым выходом RS-232.

Технические характеристики

Напряжение питания, В	~220±15%
Потребляемая мощность, Вт, не более	5
Наличие RS-485 (Modbus RTU)	опция
скорость обмена данными (настраивается), бод	19200 (по умолчанию), 9600, 4800, 2400
Наличие RS-232 (Modbus RTU)	опция
Наличие 2 унифицированных токовых выходов	опция - 4…20 мА или 0...5 мА
сопротивление нагрузки аналоговых выходов, не более
0...5 мА	1 кОм
4...20 мА	300 Ом
Наличие 2 релейных выходов	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	1500
Габаритные размеры (Ш × В × Г), мм	72×72×105
Диапазон температур эксплуатации, °С	от 0 до +50
Масса, кг, не более	0,5

Область применения

• непрерывный контроль влажности и температуры;
• регулирование технологических процессов по влажности и температуре.

Комплект поставки

• Блок индикации ИВА-6Б2
  Обозначение: ЦАРЯ.2772.003-011
  Исполнение оговаривается при заказе
• Кабель mini USB-A для конфигурирования
• Шнур питания с вилкой 220В
• Руководство по эксплуатации ЦАРЯ.2772.003-011 РЭ
• Упаковка
