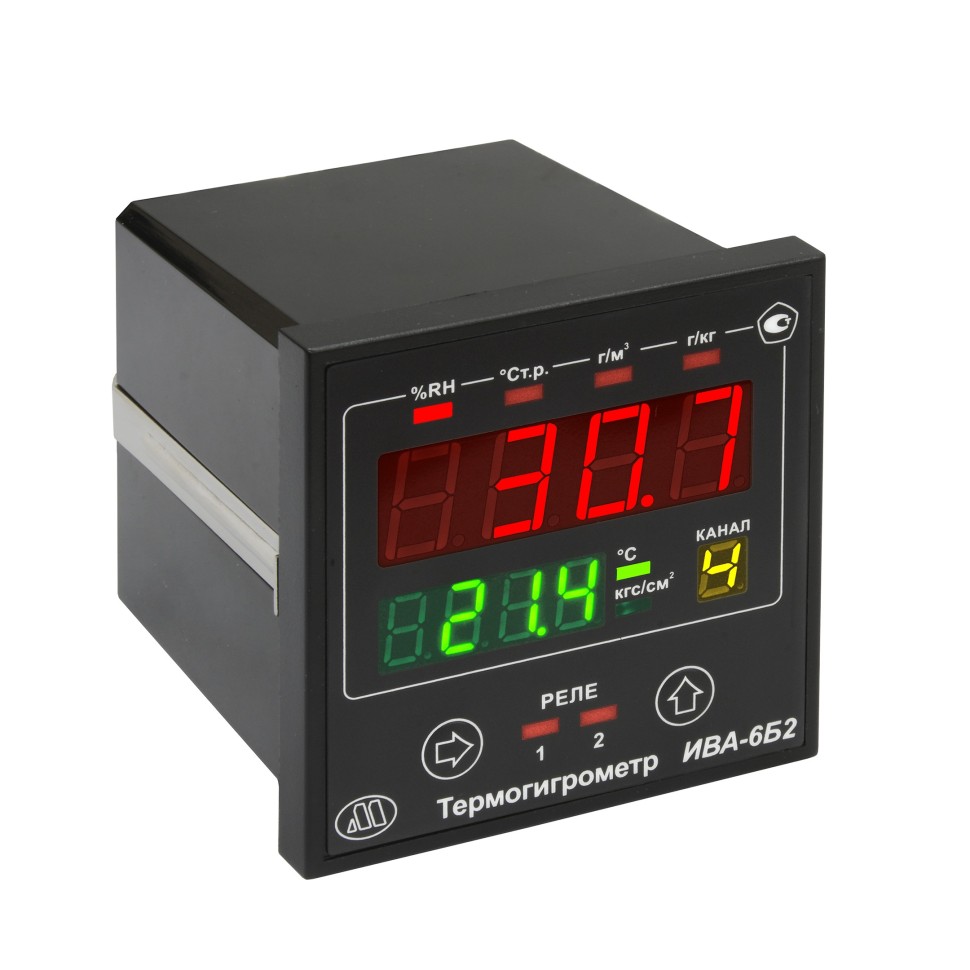

Термогигрометр ИВА-6Б2 Микрофор

Стационарный прибор в щитовом исполнении для измерения относительной влажности и температуры окружающей среды или технологических газов с выносным преобразователем.

Преобразователи ДВ2ТСМ (до 16 штук) подключаются к блоку индикации кабелем длиной до 200 м (стандартная длина 4 м).

Термогигрометр имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода (4...20 мА или 0...5 мА), либо цифровой выход (RS-232 или RS-485, протокол Modbus RTU).

Номер в ФИФОЕИ: 46434-11.

Основные особенности:

• щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
• конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
• питание 220В переменное;
• светодиодный индикатор с одновременной индикацией двух параметров;
• подключение до 16 шт. преобразователей влажности ДВ2ТСМ (см. список ниже);
• подключение до 4 преобразователей непосредственно к блоку индикации;
• на индикатор могут быть выведены (в зависимости от модификации подключенных преобразователей):
  - относительная влажность (%),
  - температура (°С),
  - точка росы/инея (°С),
  - массовая концентрация влаги (г/м³),
  - содержание воды в килограмме сухого воздуха (г/кг),
  - избыточное давление (кгс/см²);
• возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки инея к атмосферному давлению (для ДВ2ТСМ-1Т-4П-В);
• 2 релейных выхода.

Дополнительные возможности:

• наличие интерфейса RS-485 (исполнение ИВА-6Б2-RS485) или интерфейса RS-232 (исполнение ИВА-6Б2-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-6Б2-Т20) или 0...5 мА (исполнение ИВА-6Б2-Т5) (необходимо указать при заказе);
• исполнение ИВА-6Б2-RS485 может использоваться в составе многоканальных систем;
• на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
• подключение более 4 преобразователей возможно через разветвитель.

Термогигрометр ИВА-6Б2 включает от 1 до 16 измерительных преобразователей влажности и температуры ДВ2ТСМ (передают измеренные значения по интерфейсу µForLan (протоколу Modbus), см. список совместимых преобразователей ниже), подключенных кабелем длиной до 200 м к блоку индикации ИВА-6Б2, который монтируется на щит.

Подключаемые преобразователи:

• ДВ2ТСМ-1Т-1П-Б (по умолчанию)
• ДВ2ТСМ-2Т-1П-Б
• ДВ2ТСМ-3Т-1П-Б
• ДВ2ТСМ-1Т-2П-Б
• ДВ2ТСМ-1Т-1П-А
• ДВ2ТСМ-2Т-1П-А
• ДВ2ТСМ-3Т-1П-А
• ДВ2ТСМ-1Т-2П-А
• ДВ2ТСМ-1Т-1П-В
• ДВ2ТСМ-1Т-4П-В (снят с производства, см. полный аналог ДТР-1-СМ, до 4 шт.)
• ДВ2ТСМ-6Т-1П-Г

Конструктивное исполнение преобразователя выбирается в зависимости от решаемой измерительной задачи:

	ДВ2ТСМ-Б Преобразователь в цилиндрическом корпусе с длиной "ххх" мм (стандартная длина 80 мм). Диаметр преобразователя 12 мм.
	ДВ2ТСМ-А Преобразователь в герметичном прямоугольном корпусе с вынесенным зондом длиной «ххх» мм (стандартная длина 80 мм). Диаметр зонда 12 мм. Габаритные размеры корпуса 75×50×36 мм. Исполнение предназначено для монтажа на стену.
	ДВ2ТСМ-В Преобразователь проточного типа для измерения влагосодержания неагрессивных технологических газов при избыточном давлении до 15 МПа. Установочная резьба М24×1. См. Пробоотборные утройства ПДВ. Габаритные размеры 70×30×30 мм.
	ДВ2ТСМ-6Т-1П-Г Преобразователь для измерения влажности при температуре от 0 до +125°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø12×107 мм (без учета длины кабеля).

Блок индикации термогигрометра ИВА-6Б2 может выпускаться в одном из следующих исполнений:

• ИВА-6Б2 - базовое исполнение без дополнительных интерфейсов;
• ИВА-6Б2-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
• ИВА-6Б2-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
• ИВА-6Б2-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
• ИВА-6Б2-RS232 - исполнение с цифровым выходом RS-232.

При заказе оговариваются:

• исполнение и количество преобразователей ДВ2ТСМ;
• длина кабеля между блоком индикации и преобразователями ДВ2ТСМ (стандартная длина 4 м);
• исполнение блока индикации ИВА-6Б2.

Технические характеристики

Диапазон измерений относительной влажности, %	0...98
Диапазон измерений температуры
для исполнения 1Т, °С	0...+60
для исполнения 2Т, °С	-20...+60
для исполнения 3Т, °С	-40...+60
для исполнения 6Т, °С	0...+125
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %
исполнение 1П
в диапазоне относительной влажности от 0 до 90%	±2
в диапазоне относительной влажности от 90 до 98% (1)	±3
исполнение 2П
в диапазоне относительной влажности от 0 до 90%	±1
в диапазоне относительной влажности от 90 до 98% (1)	±2
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С)	±0,1
Пределы допускаемой абсолютной погрешности измерения температуры, °С
в диапазоне температур от -40...до -20°С	±1
в диапазоне температур от -20 до +60°С	±0,3
в диапазоне температур от +60 до +125°С	±0,7
Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин
по относительной влажности, мин	не более 2
по температуре, мин	не более 5
Напряжение питания, В	~220±15%
Потребляемая мощность, Вт, не более	5
Наличие RS-485 (Modbus RTU)	опция
скорость обмена данными (настраивается), бод	19200 (по умолчанию), 9600, 4800, 2400
Наличие RS-232 (Modbus RTU)	опция
Наличие 2 унифицированных токовых выходов	опция - 4…20 мА или 0...5 мА
сопротивление нагрузки аналоговых выходов, не более
0...5 мА	1 кОм
4...20 мА	300 Ом
Наличие 2 релейных выходов	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	1500
Габаритные размеры, мм, не более
блока индикации	72×72×105
преобразователя	см. характеристикики преобразователя
Масса, кг, не более
блока индикации	0,5
преобразователя влажности и температуры	см. характеристикики преобразователя
Диапазон температур эксплуатации блока индикации, °С	от 0 до 50
Межповерочный интервал, мес	12

⁽¹⁾ - метрологические характеристикики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях

⁽²⁾ - П – измеренное значение относительной влажности, %

⁽³⁾ - Т – измеренное значение температуры, °С

Область применения

• измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях;
• измерения в свободной атмосфере;
• технологические и холодильные камеры;
• системы вентиляции и кондиционирования;
• регуляторы и приборы КИПиА с аналоговыми токовыми входами для контроля микроклимата;
• оборудование для сушки продукции.

Комплект поставки

• Термогигрометр ИВА-6Б2 Обозначение: ЦАРЯ.2772.003-01 Исполнение блока индикации оговаривается при заказе Исполнение и количество комплектных ДВ2ТСМ оговаривается при заказе Стандартный комплект поставки - ИВА-6Б2 с 1 шт. ДВ2ТСМ-1Т-1П-Б
• Соединительный кабель до 200 м, стандартная длина 4 м
• Кабель mini USB-A для конфигурирования
• Шнур питания с вилкой 220В
• Руководство по эксплуатации ЦАРЯ.2772.003-01 РЭ
• Свидетельство о поверке на бумажном носителе
• Упаковка
