Измерители влажности газов ИВА-208 и ИВА-208-Д Микрофор

Готовое решение для постоянного контроля влажности технологического газа. Имеет звуковую и световую сигнализацию выхода влажности за настраиваемые пределы.
Настенное стационарное размещение, напряжение питания 220 В.

Диапазон измерений точки инея от -80 до 0°С. Входное давление до 10 бар.

Может иметь либо 2 токовых выхода (4...20 мА или 0...5 мА), либо цифровой выход (RS-232 или RS-485, протокол Modbus RTU).

Номер в ФИФОЕИ: 83117-21

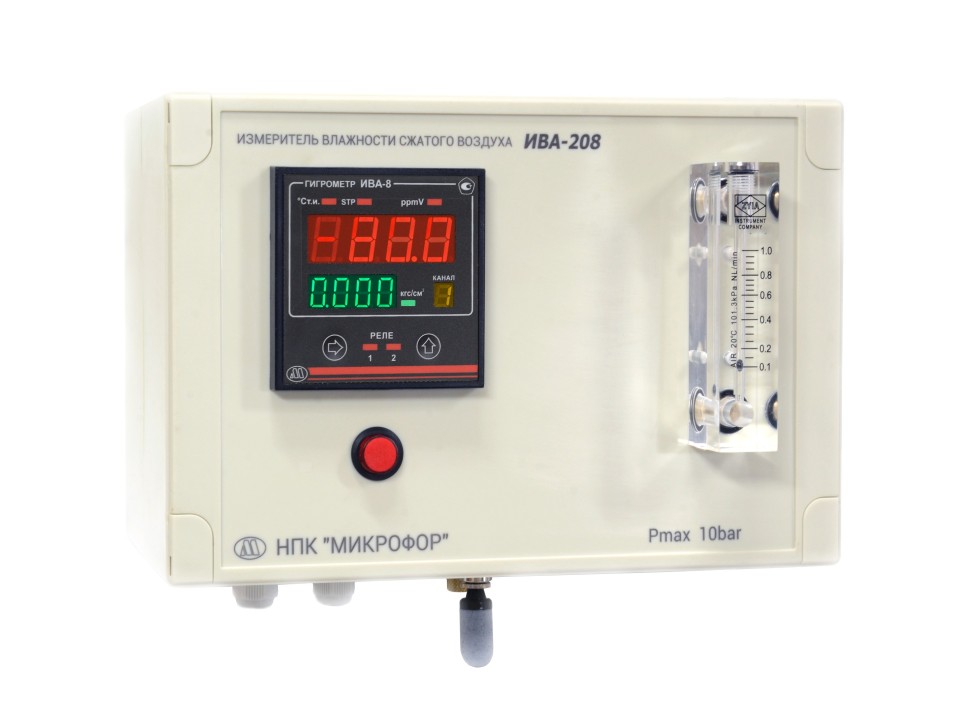

Состав:

• блок индикации ИВА-8;
• ИВА-208: преобразователь точки росы/инея ДТР-3-СМ-М или ДТР-2-СМ с пробоотборным устройством, в котором преобразователь находится при рабочем давлении;
• ИВА-208-Д: преобразователь точки росы/инея ДТР-3-СМ-М или ДТР-2-СМ с пробоотборным устройством ПДВ-8-А или ПДВ-8-М-А;
• позиции выше установлены в корпус, который содержит дроссель для регулировки расхода анализируемого газа, световой и звуковой индикатор выхода измеряемых параметров за установленные пределы, кнопку сброса звукового сигнала, поплавковый ротаметр.

Основные особенности:

• подходит для постоянной установки (анализируемый газ подается без прерываний);
• исполнение для размещения на вертикальной поверхности;
• звуковая и световая сигнализация выхода влажности за настраиваемые пределы;
• конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
• питание 220В переменное;
• светодиодный индикатор с одновременной индикацией двух параметров;
• на индикатор могут быть выведены:
  - точка инея (°С),
  - молярная доля влаги* (ppm),
  - избыточное давление (кгс/см²);
• ИВА-208: возможность ввода рабочего давления (до 10 кгс/см²) для пересчета показаний точки инея к атмосферному давлению;
• ИВА-208-Д: возможность автоматического приведения показаний точки росы/инея к атмосферному давлению по избыточному давлению, измеряемому ПДВ-8 в составе;
• 2 релейных выхода;
• входное давление до 10 бар;
• для защиты от воздействия атмосферной влаги преобразователь ДТР-3-СМ-М или ДТР-2-СМ комплектуется транспортным колпачком с осушителем.

Дополнительные возможности:

• наличие интерфейса RS-485 (исполнение ИВА-8-RS485) или интерфейса RS-232 (исполнение ИВА-8-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-8-Т20) или 0...5 мА (исполнение ИВА-8-Т5) (необходимо указать при заказе);
• исполнение ИВА-8-RS485 может использоваться в составе многоканальных систем;
• на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше).

ИВА-208 подходит для применений, где либо не требуется приведение показаний точки инея к атмосферному давлению, либо избыточное давление постоянное.

ИВА-208-Д подходит для применений, где требуется приведение показаний точки инея к атмосферному давлению, а избыточное давление может меняться (например, для измерения точки инея для определения соответствия классу качества сжатого воздуха по ГОСТ Р ИСО 8573-1).
Внимание!
Использование прибора для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.

Блок индикации ИВА-8 может выпускаться в одном из следующих исполнений (указывается при заказе):

• ИВА-8 - базовое исполнение без дополнительных интерфейсов;
• ИВА-8-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
• ИВА-8-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
• ИВА-8-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
• ИВА-8-RS232 - исполнение с цифровым выходом RS-232.

Технические характеристики

Диапазон измерений температуры точки инея, °С
при температуре анализируемого газа (Тг) +4 °C и ниже	от -80 до (Tг - 4)
при температуре анализируемого газа выше +4 °C	от -80 до 0
Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С	±2
Диапазон измерений избыточного давления для ИВА-208-Д, кгс/см2	от 0 до 10
Пределы допускаемой абсолютной погрешности измерений избыточного давления для ИВА-208-Д, кгс/см2	±0,1
Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более	5
Напряжение питания	~220±15%
Потребляемая мощность, Вт, не более	5
Наличие RS-485 (Modbus RTU)	опция
скорость обмена данными (настраивается), бод	19200 (по умолчанию), 9600, 4800, 2400
Наличие RS-232 (Modbus RTU)	опция
Наличие 2 унифицированных токовых выходов	опция - 4…20 мА или 0...5 мА
сопротивление нагрузки аналоговых выходов, не более
0...5 мА	1 кОм
4...20 мА	300 Ом
Наличие 2 релейных выходов	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	1500
Диапазон температур эксплуатации, °С
при использовании преобразователя ДТР-3-СМ-М	от 0 до +50
при использовании преобразователя ДТР-2-СМ	от 0 до +35
Максимальное входное давление, бар	10
Габаритные размеры, мм	140×182×225
Масса, кг, не более	1,6
Межповерочный интервал, мес	12

Область применения

• непрерывный контроль температуры точки инея сжатого воздуха и других неагрессивных технологических газов;
• определения соответствия классу качества сжатого воздуха по ГОСТ Р ИСО 8573-1;
• регулирование технологических процессов по температуре точки инея

Комплект поставки

• Измеритель влажности сжатого воздуха и технологических газов ИВА-208 или ИВА-208-Д Исполнение (ИВА-208 или ИВА-208-Д) оговаривается при заказе
  Исполнение блока индикации ИВА-8 оговаривается при заказе
  При наличии предпочтений модификация преобразователя ДТР-3-СМ-М или ДТР-2-СМ оговаривается при заказе
• Кабель mini USB-A для конфигурирования
• Шнур питания с вилкой 220В
• Трубка из нержавеющей стали Hy-Lok TC-3´0.5mm-S316/316L - 1 метр
• Штуцер Hy-Lok ACMC-3M-2R
• Набор из пары обжимных колец с гайкой 3 мм Hy-Lok CNFS-3M-SET
• Руководство по эксплуатации на преобразователь ДТР-2-СМ или ДТР-3-СМ-М ЦАРЯ.413614.001-03 РЭ или ЦАРЯ.413614.001-02 РЭ

• Руководство по эксплуатации на блок индикации ИВА-8
  ЦАРЯ.8034.021 РЭ
• Руководство по эксплуатации на пробоотборное устройство ПДВ ЦАРЯ.2748.00Х РЭ
  только для ИВА-208-Д
• Свидетельство о поверке на бумажном носителе
• Упаковка

Опции:

• Входной фильтр тип А
