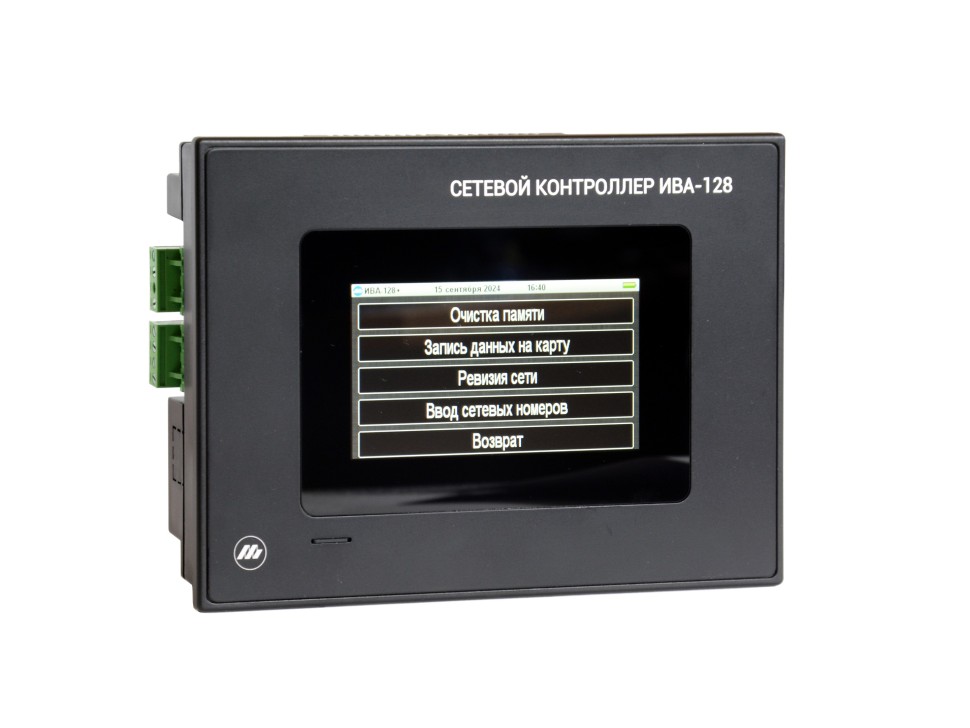

Сетевой контроллер ИВА-128 Микрофор

Предназначен для непрерывного опроса измерительных преобразователей сети Modbus RTU по интерфейсу RS-485, сигнализации выхода измеренных параметров за установленные пределы, сохранения измеренных значений во внутренней памяти в привязке ко времени измерения и передачи накопленной информации на удаленный компьютер.

Совместим со всеми устройствами производства ООО НПК "МИКРОФОР" с интерфейсом RS-485.

Основные особенности:

• сенсорный цветной графический ЖК-дисплей;
• исполнение для установки на щит или стену;
• подключение и просмотр до 255 каналов по интерфейсу RS-485 (Modbus RTU);
• установка порогов;
• хранение результатов 512 тыс. измерений в памяти (карта памяти micro-SD);
• ПО SensNet типа "клиент-сервер" (включая специальный модуль SensNet Controller);
• встроенный резервный источник питания;
• цифровые выходы RS-232 и RS-485;
• USB интерфейс для подключения к ПК;
• настраиваемый релейный выход;
• звуковая сигнализация, включающаяся при срабатывании реле или при возникновении ошибок в работе измерительной сети;
• возможность расчета относительной влажности для преобразователей температуры ДВ2ТС-5Т-АК (для ДВ2ТС-5Т-5П-АК и ДВ2ТС-5Т-АК в климатической камере).

Дополнительные возможности:

• возможность подключения любых устройств, имеющих токовый выход 4...20 мА, используя модули аналогового ввода МАВ-ТТ20.

Совместим с:

• преобразователями относительной влажности и температуры ДВ2ТС;
• преобразователями точки росы/инея ДТР модификации С;
• блоками индикации ИВА-6Б2 и ИВА-8, оснащенными интерфейсом RS-485;
• блоками индикации ИВА-6Б2-К-DIN;
• термогигрометрами автономными ИВА-6Н, ИВА-6А, ИВА-6Н-Д, ИВА-6А-Д, ИВА-6АР с адаптерами КИ-3;
• блоками индикации ИВА-6АР с адаптерами КИ-3;
• термогигрометрами автономными с радиоканалом ИВА-6Н-РК, ИВА-6Н-Д-РК с координатором беспроводной сети;
• устройствами с узлами беспроводной сети и координатором беспроводной сети;
• модулями аналогового ввода МАВ-ТС-100, МАВ-ТТ20.

Контроллер имеет две линии для связи с измерительными преобразователями по интерфейсу RS-485 и протоколу Modbus RTU. Каждая линия имеет 4 провода – по двум осуществляется обмен данными с преобразователями, по двум другим – питание преобразователей. Подключение преобразователей осуществляется к клеммным колодкам, расположенным в нижнем отсеке корпуса контроллера.

Технические характеристики

Питание	100...240В AC, 50…60 Гц
Потребляемая мощность, Вт, не более	15
Напряжение питания измерительных преобразователей, В	12
Максимальный суммарный потребляемый преобразователями ток по линиям связи, мА	100
Максимальное количество измерительных преобразователей, подключаемых к контроллеру	255
Интервал регистрации данных от измерительных преобразователей (1)	от 1 минуты до 24 часов
Наличие RS-485 (Modbus RTU)	да
скорость обмена данными, бод	19200
Наличие RS-232 (Modbus RTU)	да
скорость обмена данными, бод	115200
Наличие унифицированных токовых выходов 4…20 мА	нет
Наличие 1 релейного выхода	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	500
Габаритные размеры, мм	195×145×60,5
Диапазон температур эксплуатации	от 5 до 50 °С
Масса, кг, не более	1

⁽¹⁾ - не допускается установка интервала записи в минутах меньше 1/60 от количества подключенных к контроллеру преобразователей

Многоканальные измерительные системы контроля микроклимата:

• в музеях, архивах, библиотеках, аптеках, испытательных лабораториях, складских помещениях;
• в чистых производственных помещениях фармацевтической и электронной промышленности;
• в полиграфической промышленности;
• текстильная промышленность;
• в чистых производственных помещениях фармацевтической и электронной промышленности;
• при хранении продукции на предприятиях Росрезерва.

Комплект поставки

• Контроллер измерительных преобразователей сети Modbus ИВА-128
  Обозначение: ЦАРЯ.2553.014
• Руководство по эксплуатации ЦАРЯ.2553.014 РЭ
• Кабель питания
• Кабели для связи с СОМ и USB - портами персонального компьютера
• Комплект разъемов для подключения измерительных преобразователей и цифрового интерфейса RS-485
• Комплект держателей для установки контроллера ИВА-128 на щит
• Упаковка
