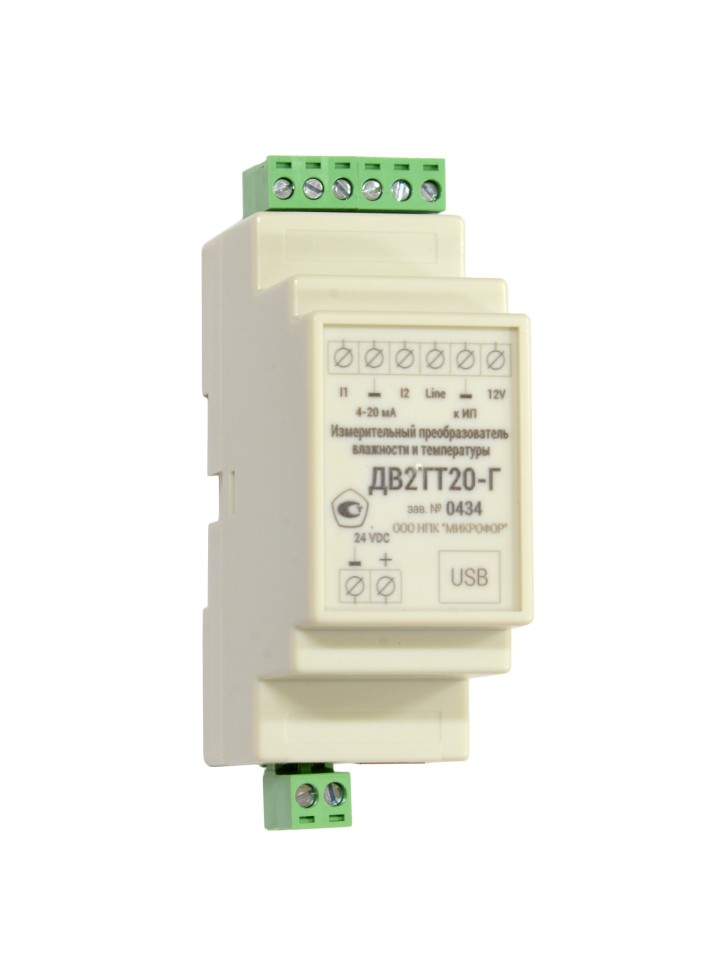

Преобразователь влажности и температуры ДВ2ТТ20-Г Микрофор
Артикул: MF_dv2tt20-g
Номер товара: 22234
Описание товара
Состоит из одного измерительного преобразователя влажности и температуры ДВ2ТСМ, подключенного кабелем длиной до 200 м к преобразователю интерфейса ДВ2ТТ20-Г (преобразует интерфейс µForLan в два токовых выхода 4...20 мА). Монтируется на стандартную DIN-рейку.
Номер в ФИФОЕИ: 25948-11
Основные особенности:
- 2 активных токовых выхода 4...20 мА (не токовая петля);
- возможность выбора широкой номенклатуры преобразователей влажности и температуры ДВ2ТСМ для различных задач;
- устанавливается на стандартную DIN-рейку;
- настройка токовых выходов осуществляется с помощью комплектного USB-кабеля;
- на каждый токовый выход может быть выведен любой из следующих параметров (в зависимости от модификации подключенного преобразователя):
- относительная влажность (%),
- температура (°С),
- точка росы/инея (°С),
- массовая концентрация влаги (г/м3),
- молярная доля влаги* (ppm),
- избыточное давление (кгс/см2).
* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8
Подключаемые преобразователи:
- ДВ2ТСМ-1Т-1П-Б (по умолчанию)
- ДВ2ТСМ-2Т-1П-Б
- ДВ2ТСМ-3Т-1П-Б
- ДВ2ТСМ-1Т-2П-Б
- ДВ2ТСМ-1Т-1П-А
- ДВ2ТСМ-2Т-1П-А
- ДВ2ТСМ-3Т-1П-А
- ДВ2ТСМ-1Т-2П-А
- ДВ2ТСМ-1Т-1П-В
- ДВ2ТСМ-1Т-4П-В (снят с производства, см. полный аналог ДТР-1-СМ с ПИТ20)
- ДВ2ТСМ-1Т-4П-В с ПДВ-8 (снят с производства, см. полный аналог ДТР-1-СМ с ПДВ-8 и ПИТ20)
- ДВ2ТСМ-5Т-5П-АК
- ДВ2ТСМ-6Т-1П-Г
Конструктивное исполнение преобразователя выбирается в зависимости от решаемой измерительной задачи:
| ДВ2ТСМ-Б Преобразователь в цилиндрическом корпусе с длиной "ххх" мм (стандартная длина 80 мм). Диаметр преобразователя 12 мм. | |
| ДВ2ТСМ-А Преобразователь в герметичном прямоугольном корпусе с вынесенным зондом длиной «ххх» мм (стандартная длина 80 мм). Диаметр зонда 12 мм. Габаритные размеры корпуса 75×50×36 мм. Исполнение предназначено для монтажа на стену. | |
| ДВ2ТСМ-В Преобразователь проточного типа для измерения влагосодержания неагрессивных технологических газов при избыточном давлении до 15 МПа. Установочная резьба М24×1. См. Пробоотборные утройства ПДВ. Габаритные размеры 70×30×30 мм. | |
| ДВ2ТСМ-5Т-5П-АК (исполнение 2) Преобразователь для длительной работы в условиях высокой влажности. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда измерения влажности ø12×107 мм, выносного зонда измерения температуры ø4×82 мм (без учета длины кабелей). | |
| ДВ2ТСМ-5Т-5П-АК (исполнение 3) Преобразователь c защитным экраном для установки на улице. Габаритные размеры 240×100×240. | |
| ДВ2ТСМ-6Т-1П-Г Преобразователь для измерения влажности при температуре от 0 до +125°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø12×107 мм (без учета длины кабеля). |
При заказе оговариваются:
- исполнение преобразователя ДВ2ТСМ;
- длина кабеля между преобразователем интерфейса ДВ2ТТ20-Г и преобразователем ДВ2ТСМ (стандартная длина 4 м).
Технические характеристики
| Диапазон измерений относительной влажности, % | |
| для ДВ2ТСМ-5Т-5П-АК | 0...100 |
| для прочих ДВ2ТСМ | 0...98 |
| Диапазон измерений температуры | |
| для исполнения 1Т, °С | 0...+60 |
| для исполнения 2Т, °С | -20...+60 |
| для исполнений 3Т и 5Т-5П-АК, °С | -40...+60 |
| для исполнения 6Т, °С | 0...+125 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| исполнение 1П | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98% (1) | ±3 |
| исполнение 2П | |
| в диапазоне относительной влажности от 0 до 90% | ±1 |
| в диапазоне относительной влажности от 90 до 98% (1) | ±2 |
| для ДВ2ТСМ-5Т-5П-АК | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С) | |
| для ДВ2ТСМ-5Т-5П-АК | ±(0,002+0,0002П) (2) |
| для других преобразователей ДВ2ТСМ | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| для ДВ2ТСМ-5Т-5П-АК | |
| в диапазоне от -40 до 0°С, °С | ±(0,2+0,01|T|) (3) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| для прочих преобразователей в диапазоне температур от -40...до -20°С | ±1 |
| для прочих преобразователей в диапазоне температур от -20 до +60°С | ±0,3 |
| для прочих преобразователей в диапазоне температур от +60 до +125°С | ±0,7 |
| Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Интервал обновления значения выходного тока, с | до 4 |
| Напряжение питания преобразователя, В | 11...27 |
| Потребляемый ток без электрической нагрузки на выходе, мА не более | 5 |
| Максимальное сопротивление нагрузки, Ом, не более | 50(Uп-8) (4) |
| Диапазон температур эксплуатации преобразователя интерфейса | от 0 до +50 °С |
| Габаритные размеры, мм, не более | |
| преобразователя интерфейса | 70×150×20 |
| преобразователя | см. характеристикики преобразователя |
| Масса, кг, не более | |
| преобразователя интерфейса | 0,5 |
| преобразователя влажности и температуры | см. характеристикики преобразователя |
| Межповерочный интервал, мес | 12 |
(1) - метрологические характеристикики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
(2) - П – измеренное значение относительной влажности, %
(3) - Т – измеренное значение температуры, °С
(4) - Uп - напряжение питания преобразователя, В
Комплект поставки
- Преобразователь ДВ2ТТ20-Г Обозначение: ЦАРЯ.2553.004-05 Исполнение комплектного ДВ2ТСМ оговаривается при заказе
- Соединительный кабель до 200 м, стандартная длина 4 м
- USB-кабель типа A-B
- Руководство по эксплуатации ЦАРЯ.2553.004-05 РЭ
- Свидетельство о поверке на бумажном носителе
- Упаковка
Опции:
- блок питания 24В с установкой на стандартную DIN-рейку
