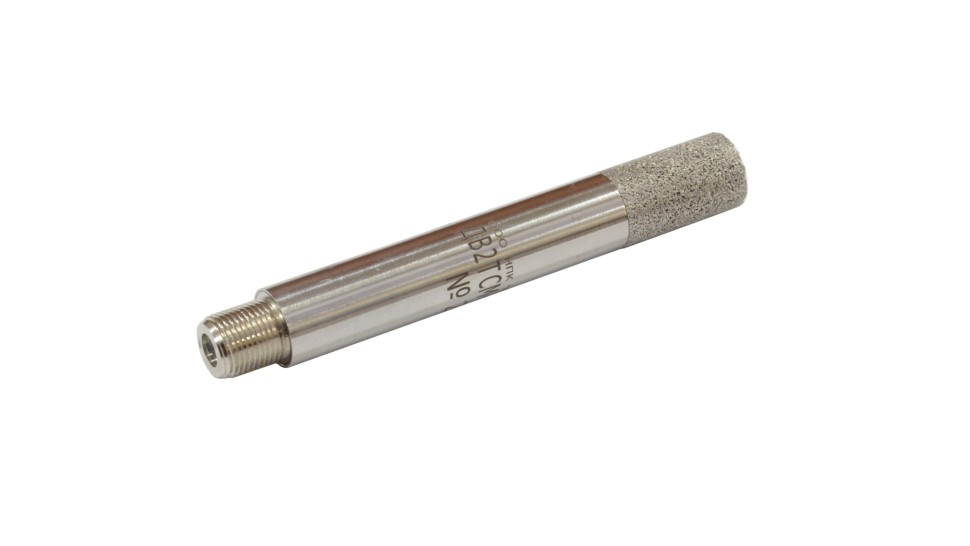

Преобразователь влажности и температуры ДВ2ТСМ-Б Микрофор
Артикул: MF_dv2tsm-b
Номер товара: 22232
Описание товара
Предназначен для измерений относительной влажности и температуры окружающей среды и их передачи в виде цифрового выходного сигнала по интерфейсу µForLan и протоколу Modbus.Предназначен для работы с блоками индикации термогигрометров ИВА-6АР, ИВА-6Б2, ИВА-6Б2-К-DIN и измерительных преобразователей ДВ2ТС-А, ДВ2ТТ20-А и ДВ2ТТ20-Г.
Номер в ФИФОЕИ: 25948-11 (отдельный преобразователь) или 46434-11 (в составе термогигрометров ИВА-6).
Основные особенности:- компактный корпус из нержавеющей стали диаметром 12мм и длиной от 80 мм;
- рассчитывает температуру точки росы/инея;
- для подключения к блокам индикации.
Исполнения преобразователей по диапазону измерения температуры и влажности (необходимо указывать при заказе):
- ДВ2ТСМ-1Т-1П-Б: от 0 до +60 °С
- ДВ2ТСМ-2Т-1П-Б: от -20 до +60 °С
- ДВ2ТСМ-3Т-1П-Б: от -40 до +60 °С
- ДВ2ТСМ-1Т-2П-Б: от 0 до +60 °С, повышенная точность измерения относительной влажности
Преобразователь ДВ2ТСМ-Б не имеет собственной индикации показаний и предназначен для комплектации:
- термогигрометра ИВА-6АР,
- термогигрометра ИВА-6Б2,
- термогигрометра ИВА-6Б2-К-DIN,
- измерительного преобразователя ДВ2ТС-А,
- измерительного преобразователя ДВ2ТТ20-А,
- измерительного преобразователя ДВ2ТТ20-Г.
Считывание показаний из преобразователя с помощью компьютера возможно через:
- преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-Б одновременно),
- кабель интерфейсный КК-2 (один ДВ2ТСМ-Б).
При заказе оговариваются:
- исполнение преобразователя по диапазону измерения температуры (1Т, 2Т, 3Т);
- исполнение преобразователя по точности измерения относительной влажности (1П, 2П);
- необходимость поверки преобразователя ДВ2ТСМ-1Т-2П-Б в качестве эталонного гигрометра 2-го разряда в соответствии с приказом Росстандарта №2415 от 21.11.2023 (в этом случае в комплект преобразователя входит контейнер транспортный защитный);
- длина выносного зонда из ряда 80 (стандартная), 250, 500 и 1000 мм;
- тип защитного колпачка:
II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
III - пористый из спеченной нержавеющей стали (поры около 25 мкм) (стандартный).
Технические характеристики
| Диапазон измерений относительной влажности, % | 0...98 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| исполнение 1П | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98%** | ±3 |
| исполнение 2П | |
| в диапазоне относительной влажности от 0 до 90% | ±1 |
| в диапазоне относительной влажности от 90 до 98%** | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С | ±0,1 |
| Исполнение по рабочему диапазону температур, °С | |
| исполнение 1Т | 0...+60 |
| исполнение 2Т | -20...+60 |
| исполнение 3Т | -40...+60 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне температур от -20 до +60°С | ±0,3 |
| в диапазоне температур от -40...до -20°С | ±1 |
| Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Напряжение питания преобразователя, В | 5...6,2 |
| Потребляемый ток без электрической нагрузки на выходе, мА | не более 4 |
| Габаритные размеры, мм | ø12×80(1000)* |
| Масса преобразователя, кг | не более 0,3 |
| Межповерочный интервал, мес | 12 |
* - оговаривается при заказе преобразователя из ряда 80 (стандартная), 250, 500 и 1000 мм
** - метрологические характеристикики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
Область применения
- контроль микроклимата производственных и жилых помещений;
- системы вентиляции и кондиционирования;
- морозильные и сушильные камеры;
- измерения относительной влажности и температуры воздуха в свободной атмосфере;
- передача единицы относительной влажности при поверке средств измерений в климатической камере.
Комплект поставки
- Преобразователь ДВ2ТСМ-Б Обозначение: ЦАРЯ.2553.004-02 Модификация оговаривается при заказе
- Кабель для подключения к блоку индикации ИВА-6Б2 если при заказе не оговорено иное стандартная длина 4 м
- Руководство по эксплуатации ЦАРЯ.2553.004-02 РЭ
при поставке в составе термогигрометра руководство по эксплуатации оформляется на соответствующий термогигрометр - Свидетельство о поверке на бумажном носителе
- Упаковка
Опции для поверки:
