Преобразователь влажности и температуры ДВ2ТСМ-6Т-1П-Г Микрофор
Артикул: MF_dv2tsm-6t-1p-g
Номер товара: 22230
Описание товара
Предназначен для измерений относительной влажности и температуры окружающей среды и их передачи в виде цифрового выходного сигнала по интерфейсу µForLan и протоколу Modbus RTU.Предназначен для измерений относительной влажности при повышенной температуре до +125 °С.
Предназначен для работы с блоками индикации термогигрометров ИВА-6Б2, ИВА-6Б2-К-DIN и измерительных преобразователей ДВ2ТТ20-Г.
Номер в ФИФОЕИ: 25948-11 (отдельный преобразователь) или 46434-11 (в составе термогигрометров ИВА-6).
Основные особенности:- работа зонда измерения относительной влажности и температуры при повышенной температуре до +125 °С.
- рассчитывает температуру точки росы/инея;
- для подключения к блокам индикации.
Преобразователь ДВ2ТСМ-6Т-1П-Г не имеет собственной индикации показаний и предназначен для комплектации:
Считывание показаний из преобразователя с помощью компьютера возможно через:
- преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-6Т-1П-Г одновременно),
- кабель интерфейсный КК-2 (один ДВ2ТСМ-6Т-1П-Г).

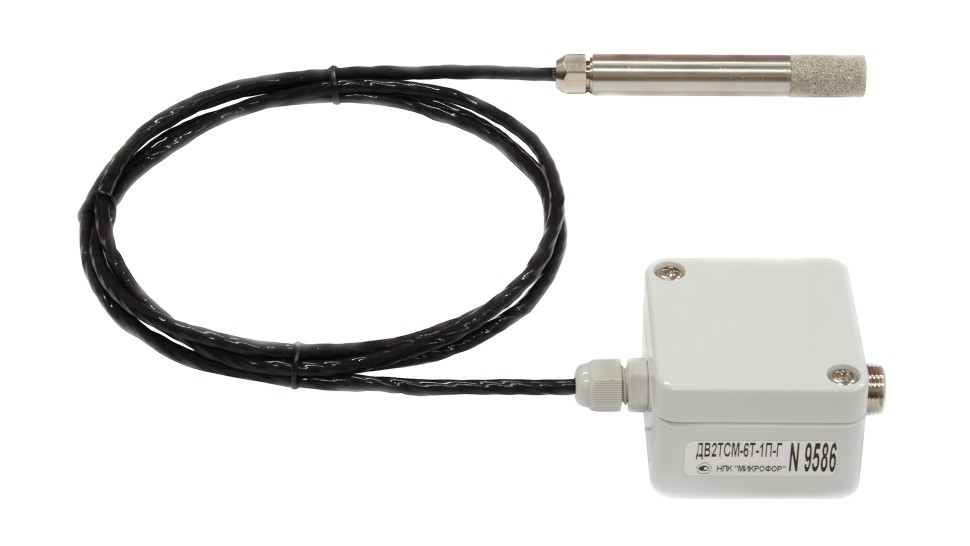

Преобразователь состоит из корпуса преобразователя, соединенного с зондом с помощью кабеля длиной 1,5 м, соединение с кабелем неразъемное. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через цилиндрический разъем.
Технические характеристики
| Диапазон измерений относительной влажности, % | 0...98 |
| Диапазон измерения температуры | 0...+125 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98%* | ±3 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С от 23°С | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне от 0 до +60°С | ±0,3 |
| в диапазоне от +60 до +125°С | ±0,7 |
| Постоянная времени при скорости обдува преобразователя не менее 1 м/с | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Напряжение питания преобразователя, В | 7...15 |
| Потребляемый ток без электрической нагрузки на выходе, мА | не более 25 |
| Рабочие условия применения: | |
| температура, °С | |
| корпуса преобразователя | 0...+60 |
| зонда | 0...+125 |
| Габаритные размеры, мм | |
| корпуса преобразователя, мм | 35×85×105 |
| выносного зонда, мм | ø12×107 |
| Длина соединительного кабеля между выносным зондом и корпусом, м, не менее | 1,5 |
| Масса преобразователя, кг | не более 0,3 |
| Межповерочный интервал, мес | 12 |
* - метрологические характеристикики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.
Область применения
- для контроля процесса сушки продукции
- других применений, требующих измерения влажности при повышенной температуре.
Комплект поставки
- Преобразователь ДВ2ТСМ-6Т-1П-Г Обозначение: ЦАРЯ.2553.004-06
- Руководство по эксплуатации ЦАРЯ.2553.004-06 РЭ
допускается оформлять одно руководство по эксплуатации на партию преобразователей
при поставке в составе термогигрометра руководство по эксплуатации оформляется на соответствующий термогигрометр - Свидетельство о поверке на бумажном носителе
- Упаковка
