Преобразователь температуры ДВ2ТСМ-5Т-АК Микрофор

Предназначен для измерений температуры окружающей среды и её передачи в виде цифрового выходного сигнала по интерфейсу RS-485 и протоколу µForLan.

Предназначен для совместной работы с преобразователем ДВ2ТСМ-5Т-5П-АК при аттестации климатических камер.

Номер в ФИФОЕИ: 25948-11 (отдельный преобразователь) или 46434-11 (в составе термогигрометров ИВА-6Б2-К, ИВА-6Б2-К-DIN).

Основные особенности:

• возможность расчета влажности при совместной работе с преобразователем ДВ2ТСМ-5Т-5П-АК;
• герметичный зонд измерения температуры;
• для подключения к блокам индикации.

Преобразователь ДВ2ТСМ-5Т-АК не имеет собственной индикации показаний и предназначен для комплектации:

• термогигрометра ИВА-6Б2-К,
• термогигрометра ИВА-6Б2-К-DIN.

Считывание показаний из преобразователя с помощью компьютера возможно через:

• преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-5Т-АК одновременно),
• кабель интерфейсный КК-2 (один ДВ2ТСМ-5Т-АК).

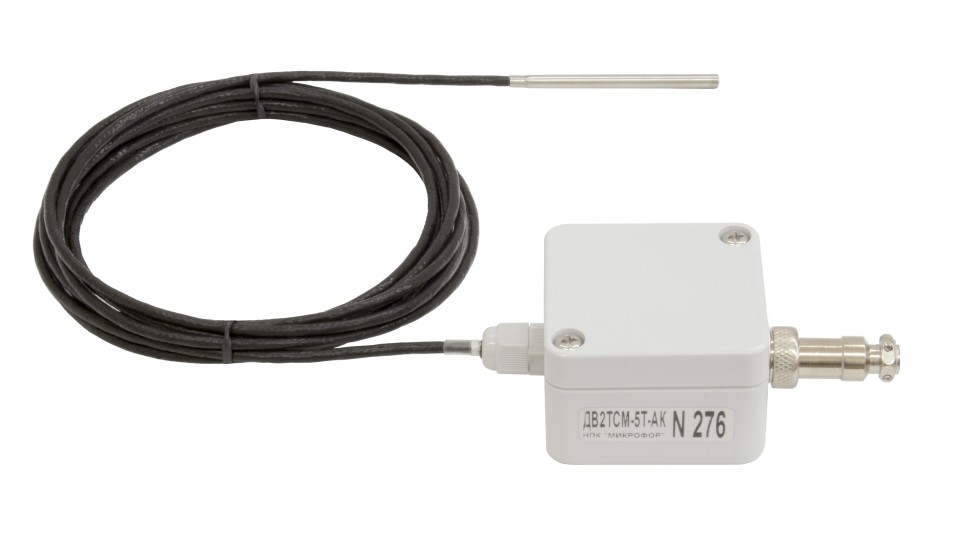

Преобразователь состоит из корпуса преобразователя, соединенного с зондом с помощью кабеля (стандартная длина 1,5 м), соединение с кабелем неразъемное. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через цилиндрический разъем.

Технические характеристики

Диапазон измерений температуры, °С	-50...+180
Диапазон рабочих температур корпуса преобразователя, °С	-40...+60
Пределы допускаемой абсолютной погрешности измерения температуры, °С
в диапазоне от -50 до 0°С, °С	±(0,2+0,01|T*|)
в диапазоне от 0 до 60°С, °С	±0,2
в диапазоне от +60 до +180°С, °С	±(0,3+0,005|T*-60|)
Постоянная времени при скорости обдува преобразователя не менее 1 м/с, мин	1
Габаритные размеры, мм, не более:
измерительного блока (без учета кабеля)	35×50×105
выносного термопреобразователя сопротивления (без учета кабеля)	ø4×82
Масса преобразователя, кг	не более 0,3
Питание, В	7...15
Потребляемый ток, мА, не более	20
Межповерочный интервал, мес	12

* - Т – измеренное значение температуры.

Область применения

• многоканальные системы измерения температуры;
• контроль температуры в климатических термокамерах;
• аттестация климатических термокамер по ГОСТ Р 53618-2009, ГОСТ 30630.2.1-2013 и ГОСТ Р 51369-99;
• измерения температуры для различных областей применения.

Комплект поставки

• Преобразователь ДВ2ТСМ-5Т-АК Обозначение: ЦАРЯ.2553.004-01
• Руководство по эксплуатации на термогигрометр, в составе которого поставляется преобразователь
• Свидетельство о поверке
• Упаковка

Опции для поверки:

• вставка для термостата ТПП-1 с 3 трубами 4 мм
