Преобразователь влажности и температуры ДВ2ТСМ-1Т-1П-В Микрофор

Предназначен для измерений относительной влажности и температуры газообразных сред и их передачи в виде цифрового выходного сигнала по интерфейсу RS-485 и протоколу µForLan.

Может устанавливаться в проточную камеру и использоваться для измерения влагосодержания воздуха, азота, инертных и других неагрессивных газов, применяемых в различных технологических процессах промышленности, энергетики и медицины в составе многоканальных измерительных систем при избыточном давлении до 15 МПа.

Предназначен для работы с блоками индикации термогигрометров ИВА-6АР, ИВА-6Б2, ИВА-6Б2-К-DIN и измерительных преобразователей ДВ2ТТ20-Г.

Номер в ФИФОЕИ: 25948-11 (отдельный преобразователь) или 46434-11 (в составе термогигрометров ИВА-6).

Основные особенности:

• конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
• рабочее давление погружной части до 15 МПа;
• рассчитывает температуру точки росы/инея;
• для подключения к блокам индикации.

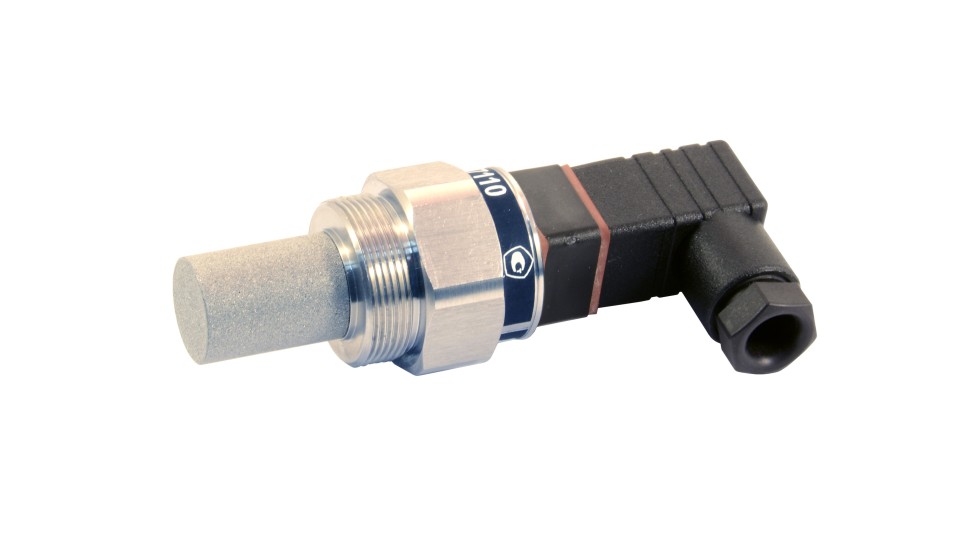

Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М24×1. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-1П-В (измеряемые величины - относительная влажность и температура) является аналогом преобразователя ДТР-4-СМ (измеряемая величина - температура точки росы/инея).

Преобразователь ДВ2ТСМ-1Т-1П-В не имеет собственной индикации показаний и предназначен для комплектации:

• термогигрометра ИВА-6АР,
• термогигрометра ИВА-6Б2,
• термогигрометра ИВА-6Б2-К-DIN,
• измерительного преобразователя ДВ2ТТ20-Г.

Считывание показаний из преобразователя с помощью компьютера возможно через:

• преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-1Т-1П-В одновременно),
• кабель интерфейсный КК-2 (один ДВ2ТСМ-1Т-1П-В).

Совместим с пробоотборными устройствами:

• ПДВ-1, в том числе ПДВ-1-А, ПДВ-1-Б
• ПДВ-3, в том числе ПДВ-3-А, ПДВ-3-Б
• ПДВ-3-Р, в том числе ПДВ-3-Р-А, ПДВ-3-Р-Б
• ПДВ-4-Б
• ПДВ-6, в том числе ПДВ-6-3-Р-А, ПДВ-6-10-Р-А
• ПДВ-7, в том числе ПДВ-7-3-Р-А, ПДВ-7-10-Р-А, ПДВ-7-30-Р-А

Технические характеристики

Диапазон измерений относительной влажности, %	0...98
Диапазон измерений температуры, °С	0...+60
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %
в диапазоне относительной влажности от 0 до 90%	±2
в диапазоне относительной влажности от 90 до 98%*	±3
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С	±0,1
Пределы допускаемой абсолютной погрешности измерения температуры, °С	±0,3
Установочная резьба	М24×1
Максимальное рабочее давление для погружной части, МПа	15
Постоянная времени при скорости обдува преобразователя не менее 1 м/с
по относительной влажности, мин	не более 2
по температуре, мин	не более 5
Напряжение питания преобразователя, В	6...15
Потребляемый ток без электрической нагрузки на выходе, мА	не более 2
Габаритные размеры, мм	36×30×85
Масса преобразователя, кг	не более 0,3
Межповерочный интервал, мес	12

* - метрологические характеристикики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях

Область применения

• измерение влагосодержания сжатого воздуха и других неагрессивных технологических газов;
• измерение влажности кислорода для аппаратов искусственной вентиляции лёгких

Комплект поставки

• Преобразователь ДВ2ТСМ-1Т-1П-В Обозначение: ЦАРЯ.2553.004-02
• Руководство по эксплуатации ЦАРЯ.2553.004-02 РЭ
  допускается оформлять одно руководство по эксплуатации на партию преобразователей
  при поставке в составе термогигрометра руководство по эксплуатации оформляется на соответствующий термогигрометр
• Свидетельство о поверке на бумажном носителе
• Упаковка

Опции для поверки:

• комплекс для юстировки одноканальный
