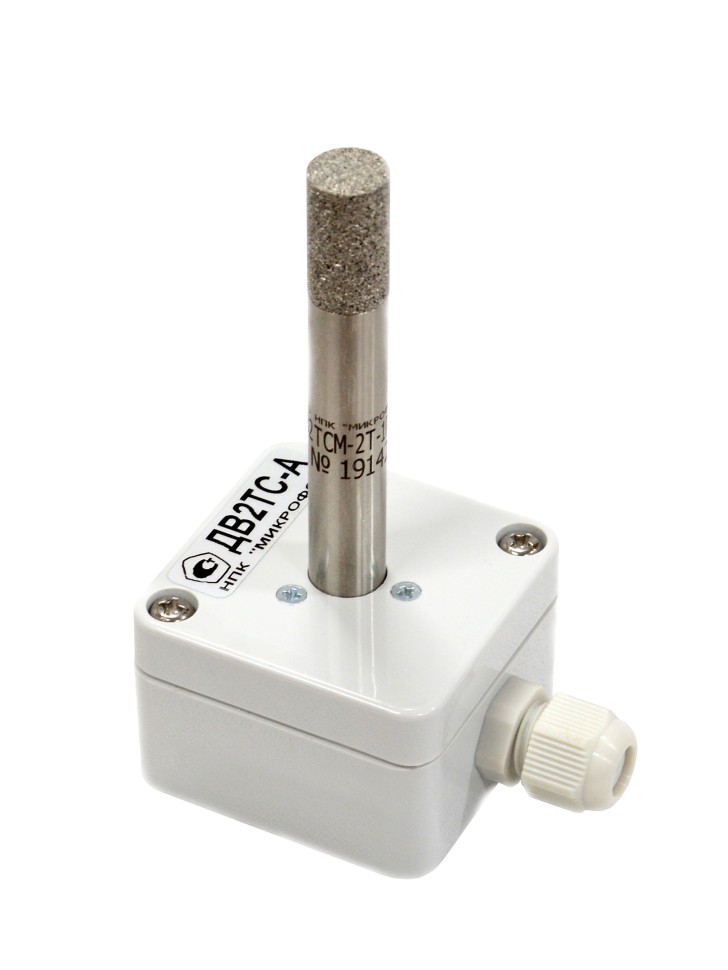

Преобразователь влажности и температуры ДВ2ТС-А Микрофор
Артикул: MF_dv2ts-a
Номер товара: 22226
Описание товара
Предназначен для измерений относительной влажности и температуры окружающей среды и их передачи в виде цифрового выходного сигнала по интерфейсу RS-485 и протоколу Modbus RTU.Может быть использован в составе многоканальных измерительных систем или совместно с вторичными приборами (например, с контроллером ИВА-128 или компьютером через преобразователь интерфейса ПИ-1С).
Номер в ФИФОЕИ: 25948-11
Основные особенности:
- преобразователь закрепляется на вертикальной поверхности двумя винтами и подключается к измерительной системе через клеммную колодку внутри герметичного корпуса;
- возможность оперативно снимать и возвращать на место измерительные преобразователи ДВ2ТСМ-Б для поверки или перед санитарной обработкой контролируемого объекта;
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей.
Измерительный преобразователь влажности и температуры ДВ2ТС-А состоит из измерительного преобразователя влажности и температуры ДВ2ТСМ-Б (измеряет влажности и температуру, передает измеренные значения по интерфейсу µForLan (протоколу Modbus), установленного (вкрученного в разъемное соединение) в преобразователь интерфейса ДВ2ТС-А (преобразует интерфейс µForLan в RS-485 (протоколу Modbus), контролирует напряжение питания). Преобразователь интерфейса ДВ2ТС-А имеет герметичный прямоугольный корпус с гермовводом для подключения кабеля питания и съема сигнала. Для подсоединения напряжения питания и съема выходных сигналов преобразователь оснащен клеммными колодками.
Преобразователи выпускаются в исполнениях (необходимо указывать при заказе):
- ДВ2ТС-1Т-1П-А: диапазон измерений температуры от 0 до +60 °С
- ДВ2ТС-2Т-1П-А: диапазон измерений температуры от -20 до +60 °С
- ДВ2ТС-3Т-1П-А: диапазон измерений температуры от -40 до +60 °С
- ДВ2ТС-1Т-2П-А: диапазон измерений температуры от 0 до +60 °С, повышенная точность измерений влажности
С 2018 года выпускается обновленная версия преобразователя интерфейса. Основные отличия от предыдущей:
- в новой версии сетевой номер преобразователя ДВ2ТС-А записывается и хранится в преобразователе интерфейса µForLan – RS-485, все преобразователи ДВ2ТСМ-Б имеют сетевой номер 1;
- команда "Запуск преобразования" при работе с новым преобразователем не используется;
- расширен диапазон рабочих напряжений питания преобразователя (до 27 В).
Заказ старой версии возможен. Для этого необходимо указать при заказе, что требуется версия до 2018 года.
При заказе оговариваются:
- исполнение преобразователя по диапазону измерения температуры (1Т, 2Т, 3Т);
- исполнение преобразователя по точности измерения влажности (1П, 2П)
- длина выносного зонда из ряда 80 (стандартная), 250, 500 и 1000 мм (длина выносного зонда включает длину разъема 7 мм, который вкручивается в корпус преобразователя);
- тип защитного колпачка:
II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
III - пористый из спеченной нержавеющей стали (поры около 25 мкм) (стандартный); - при необходимости указать, что требуется версия до 2018 года (см. выше).
Технические характеристики
| Диапазон измерений относительной влажности, % | 0...98 |
| Диапазон измерений температуры | |
| для исполнения 1Т, °С | 0...+60 |
| для исполнения 2Т, °С | -20...+60 |
| для исполнения 3Т, °С | -40...+60 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| исполнение 1П | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98%* | ±3 |
| исполнение 2П | |
| в диапазоне относительной влажности от 0 до 90% | ±1 |
| в диапазоне относительной влажности от 90 до 98%** | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне от -40 до -20°С | ±1 |
| в диапазоне от -20 до +60°С | ±0,3 |
| Постоянная времени при скорости обдува преобразователя не менее 1 м/с | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Скорость обмена данными, бод | 19200 |
| Напряжение питания преобразователя, В | |
| современная версия | 7...27 |
| версия до 2018 года | 7...15 |
| Потребляемый ток без электрической нагрузки на выходе, мА | не более 4 |
| Габаритные размеры, мм | |
| корпуса преобразователя, мм | 36×50×71 |
| выносного зонда, мм | ø12x80 (1000)* |
| Масса преобразователя, кг | не более 0,3 |
| Межповерочный интервал, мес | 12 |
* - оговаривается при заказе преобразователя из ряда 80 (стандартная), 250, 500 и 1000 мм;
** - метрологические характеристикики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.
Область применения
- распределенный мониторинг микроклимата производственных, складских и жилых помещений;
- системы вентиляции и кондиционирования;
- морозильные и сушильные камер.
Комплект поставки
- Преобразователь ДВ2ТС-А Обозначение: ЦАРЯ.2553.004 исполнение указывается при заказе
- Руководство по эксплуатации ЦАРЯ.2553.004 РЭ допускается оформлять одно руководство по эксплуатации на партию преобразователей
- Свидетельство о поверке на бумажном носителе
- Упаковка
