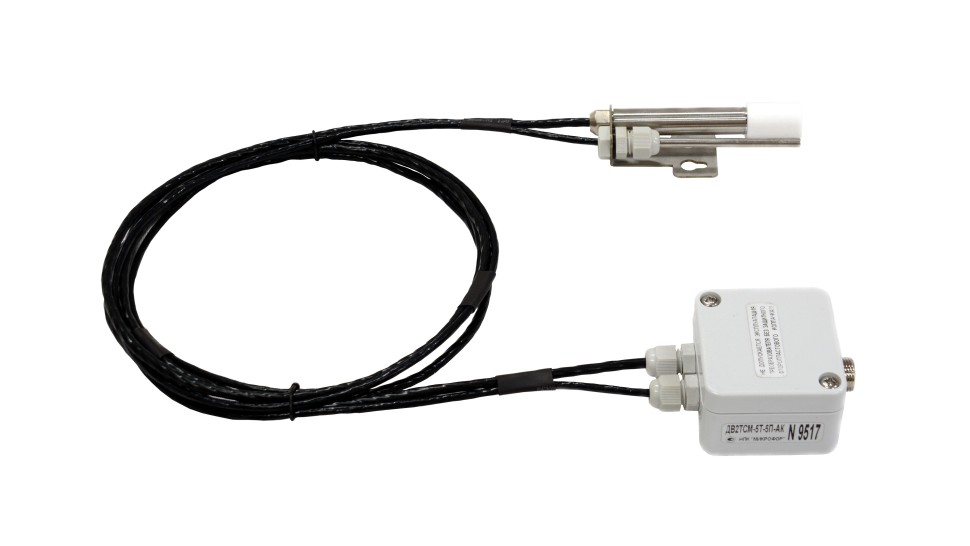

Преобразователь влажности и температуры ДВ2ТС-5Т-5П-АК Микрофор

Предназначен для измерений относительной влажности и температуры окружающей среды и их передачи в виде цифрового выходного сигнала по интерфейсу RS-485 и протоколу Modbus RTU.

Предназначен для длительных измерений повышенной (>85%) относительной влажности и температуры при климатических испытаниях и на открытом воздухе.

Может быть использован в составе многоканальных измерительных систем или совместно с вторичными приборами (например, с контроллером ИВА-128 или компьютером через преобразователь интерфейса ПИ-1С).

Номер в ФИФОЕИ: 25948-11

Основные особенности:

• защита от переувлажнения позволяет длительно работать при высокой влажности;
• исполнение 3 оснащено защитным экраном для установки на улице;
• питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
• рассчитывает температуру точки росы/инея;
• параллельное подключение до 248 преобразователей.

Преобразователь состоит из корпуса преобразователя, соединенного с зондом с помощью кабеля, соединение с кабелем неразъемное. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через цилиндрический разъем.

Преобразователь имеет защиту от переувлажнения - сенсор влажности совмещен с платиновым термопреобразователем сопротивления, измеряющим температуру сенсора. При высокой влажности микроконтроллер увеличивает измерительный ток через платиновый термопреобразователь сопротивления, что приводит к повышению температуры сенсора влажности. В результате этого относительная влажность воздуха в точке измерения не превышает 80-85%, что предотвращает дрейф характеристик сенсора при длительном воздействии высокой влажности. Температура воздуха измеряется отдельным выносным платиновым термопреобразователем сопротивления. Микроконтроллер на основе значений температуры сенсора и измеренной им относительной влажности рассчитывает парциальное давление водяного пара и, затем, на основе известных значений парциального давления и температуры анализируемого воздуха, рассчитывает его относительную влажность.
Сенсор влажности закрыт пористым колпачком из фторопласта для защиты от пыли и аэрозолей и стабилизации теплового режима сенсора.

При совместном подключении с преобразователями температуры ДВ2ТС-5Т-АК или модулями аналогового ввода МАВ-ТС100 к контроллеру ИВА-128 или к компьютеру (через преобразователь интерфейса ПИ-1С) с использованием программы SensNet, имеется возможность автоматического расчета показаний влажности для ДВ2ТС-5Т-АК и МАВ-ТС100 по их показаниям температуры и показаниям ДВ2ТС-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.

Внимание!
Не допускается отключать питание термогигрометра при эксплуатации измерительного преобразователя влажности и температуры при относительной влажности выше 85 %! При этом не работает подогрев сенсора влажности и его градуировочная характеристика при длительном нахождении во влажной среде, особенно при повышенной температуре, может изменяться. Внимание!
Запрещается эксплуатация преобразователя без защитного фторопластового колпачка, либо если он поврежден!

В зависимости от области применения преобразователь может поставляться в двух конструктивных исполнениях (выбирается при заказе):

• Исполнение 2 (стандартное). Длина кабеля между измерительным блоком и выносными зондом влажности и термопреобразователем сопротивления - 1,5 м. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется с помощью разъема на торце измерительного блока. Выносные зонды устанавливаются на кронштейне. Это удобно при установке выносных зондов внутри климатической камеры. При этом измерительный блок устанавливается вне климатической камеры.

• Исполнение 3. Преобразователь с защитным экраном для контроля относительной влажности и температуры в свободной атмосфере. Экран предохраняет измерительный преобразователь от прямых солнечных лучей и дождя. Специальное покрытие устойчиво к воздействию окружающей среды и ультрафиолетовому излучению. Длина кабеля между измерительным блоком и выносными зондом влажности и термопреобразователем сопротивления - 0,4 м. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через влагозащищенный разъем. Преобразователь устанавливается на общий кронштейн с выносными зондами и крепится двумя винтами к кронштейну с экраном. Кронштейн с защитным экраном устанавливается на вертикальной трубе или стене. При техническом обслуживании преобразователь легко отделяется от экрана.

Технические характеристики

Диапазон измерений относительной влажности, %	0...100
Диапазон измерений температуры, °С	-40...+60
Пределы допускаемой основной абсолютной погрешности измерений относительной влажности, %	±2
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С)	±(0,002+0,0002П**)
Пределы допускаемой абсолютной погрешности измерения температуры, °С
в диапазоне от -40 до 0°С, °С	±(0,2+0,01|T*|)
в диапазоне от 0 до 60°С, °С	±0,2
Постоянная времени при скорости обдува преобразователя не менее 1 м/с, мин
по относительной влажности	1
по температуре	1
Габаритные размеры, мм, не более:
исполнение 2
измерительного блока (исполнение 2, без учета кабеля)	35×50×105
выносного преобразователя влажности (без учета кабеля)	ø15×107
выносного термопреобразователя сопротивления (без учета кабеля)	ø4×82
исполнение 3	240×100×240
Масса преобразователя, кг, не более:
исполнение 2	0,3
исполнение 3	1,0
Скорость обмена данными, бод	19200
Питание, В	7...15
Потребляемый ток, мА, не более	20
Межповерочный интервал, мес	12

* - Т – измеренное значение температуры, °С

** - П – измеренное значение относительной влажности, %

Область применения

• регулирование и контроль влажности в климатических термокамерах;
• аттестация климатических термокамер по ГОСТ Р 53618-2009 и ГОСТ Р 51369-99;
• метеорологические измерения;
• на входе систем вентиляции;
• при сушке древесины, керамики, кирпича;
• в неотапливаемых складах;
• в теплицах, оранжереях, овощехранилищах, на грибных фермах.

Комплект поставки

• Преобразователь ДВ2ТС-5Т-5П-АК Обозначение: ЦАРЯ.2553.004-01 Исполнение указывается при заказе
• Руководство по эксплуатации ЦАРЯ.2553.004-01 РЭ
• Свидетельство о поверке на бумажном носителе
• Упаковка

Опции для поверки:

• вставка для термостата ТПП-1 с 3 трубами 4 мм
