Преобразователь точки инея ДТР-3-Т20-М Микрофор
Артикул: MF_dtr-3-t20-m
Номер товара: 22239
Описание товара
Предназначен для измерений точки инея неагрессивных технологических газов и её передачи в виде токового унифицированного сигнала 4...20 мА (токовая петля).
Диапазон измерений точки инея от -80 до 0°С.
Для постоянной установки в проточной камере или пробоотборном устройстве (установочная резьба М20×1,5, давление до 30 МПа).
Номер в ФИФОЕИ: 83117-21.
Основные особенности:
- является аналогом преобразователей точки росы Michell Instruments Easidew;
- исполнение с токовой петлей;
- для постоянной установки (анализируемый газ подается без прерываний);
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- рабочее давление погружной части до 30 МПа;
- алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
- может дополнительно оснащаться блоком индикации показаний на месте установки;
- для защиты от воздействия атмосферной влаги комплектуется транспортным колпачком с осушителем.

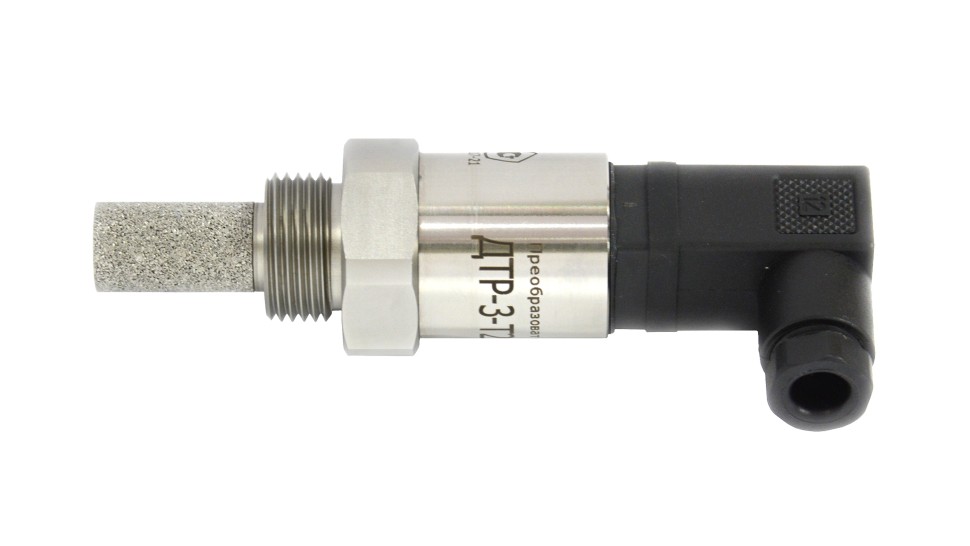

Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М20×1,5. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения. Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.
Совместим с пробоотборными устройствами:
- ПДВ-1-М, в том числе ПДВ-1-М-А
- ПДВ-3-М, в том числе ПДВ-3-М-А
- ПДВ-3-М-Р, в том числе ПДВ-3-М-Р-А
- ПДВ-6-М, в том числе ПДВ-6-М-3-Р-А, ПДВ-6-М-10-Р-А, ПДВ-6-М-30-Р-А
- ПДВ-7-М, в том числе ПДВ-7-М-3-Р-А, ПДВ-7-М-10-Р-А, ПДВ-7-М-30-Р-А
Технические характеристики
| Габаритные размеры, мм | 30×30×120 |
| Масса преобразователя, кг | не более 0,5 |
| Диапазон измерений температуры точки инея, °С | |
| при температуре анализируемого газа (Тг) 4 °C и ниже | от -80 до (Tг - 4) |
| при температуре анализируемого газа выше 4 °C | от -80 до 0 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С | ±2 |
| Установочная резьба | М20×1,5 |
| Максимальное рабочее давление для погружной части, МПа | 30 |
| Температура окружающей среды и анализируемого газа, °С | от -40 до +60 |
| Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Напряжение питания постоянного тока*, В | от 9 + 0,02·R до 27 |
| Потребляемый ток, мА | не более 24 |
| Межповерочный интервал, мес | 12 |
* - R – сопротивление нагрузки, Ом; с блоком индикации: от 13 + 0,02·R до 27 В
Область применения
- непрерывный контроль температуры точки инея сжатого воздуха и других неагрессивных технологических газов.
Комплект поставки
- Преобразователь ДТР-3-Т20-М Обозначение: ЦАРЯ.413614.001-033
- Транспортный колпачок М20×1,5 с осушителем Обозначение: ЦАРЯ.4180.006-01
- Руководство по эксплуатации ЦАРЯ.413614.001-033 РЭ
допускается оформлять одно руководство по эксплуатации на партию преобразователей - Свидетельство о поверке на бумажном носителе
- Упаковка
Опции:
- Блок индикации преобразователя ДТР-3-Т20-М ЦАРЯ.413614.001-93
- Кольцо уплотнительное фторопластовое 19×12×2 ЦАРЯ.711141.101
- Кабель интерфейсный КК-2 с кабелем для настройки ДТР-3-Т20(-М)
