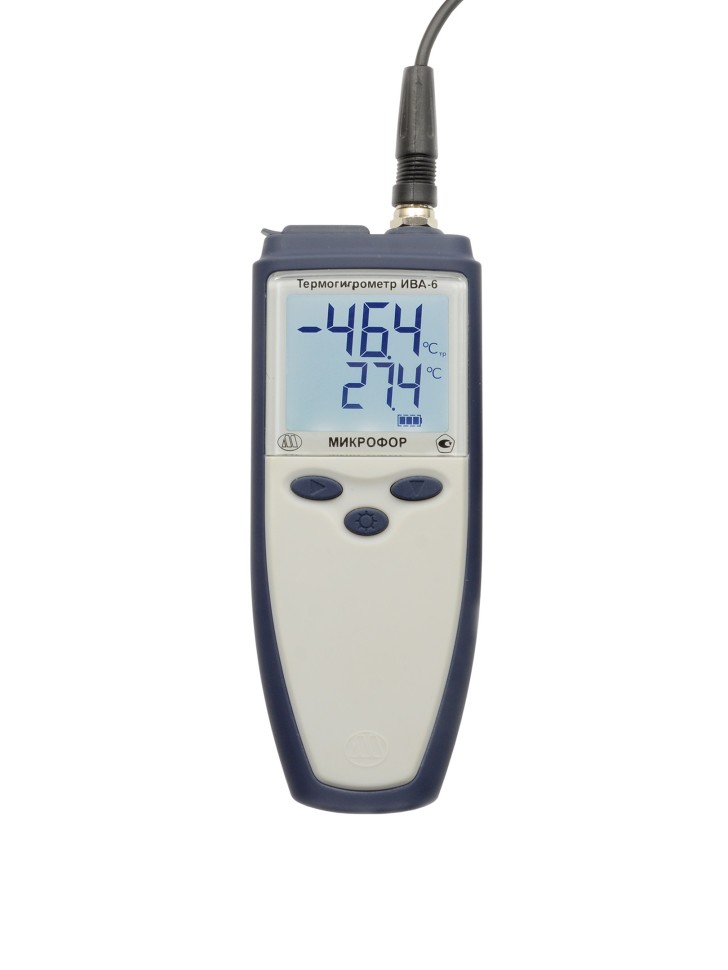

Преобразователь точки инея ДТР-3-СМ-М с блоком индикации ИВА-6АР Микрофор

Переносной прибор с питанием от батареек.

Диапазон измерений точки инея от -80 до 0°С.

Установочная резьба преобразователя М20×1,5, рабочее давление до 30 МПа.

Номер в ФИФОЕИ: 83117-21Основные особенности:

• подходит для постоянной установки (анализируемый газ подается без прерываний);
• канал индикации температуры;
• конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
• алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
• длина соединительного кабеля до 100 м (стандартная длина - 4 м);
• рабочее давление погружной части преобразователя до 30 МПа;
• контрастный ЖК экран с подсветкой с одновременной индикацией двух параметров;
• постоянная индикация точки росы/инея и температуры;
• звуковая индикация превышения верхних и нижних устанавливаемых пользователем порогов по влажности и температуре;
• индикация уровня заряда элементов питания;
• время непрерывной работы от 2 батареек АА не менее 1 года;
• запись измеренных значений на карту памяти microSD с задаваемым интервалом (считывание производится программой DataLogger с помощью кабеля mini USB-A или кард-ридером);
• для защиты от воздействия атмосферной влаги преобразователь ДТР-3-СМ-М комплектуется транспортным колпачком с осушителем.

Дополнительные возможности:

• размещение термогигрометра на стене с помощью кронштейна;
• конфигурирование через порт miniUSB программой DataLogger (с кабелем mini USB-A);
• адаптер КИ-3 позволяет подключить прибор к сети RS-485 Modbus RTU (контроллер ИВА-128, компьютер (в том числе с ПО SensNet) или SCADA-системе) для использования в составе многоканальных систем.

Преобразователь ДТР-3-СМ-М имеет корпус из нержавеющей стали с установочной резьбой М20×1,5. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения. Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.

Совместим с пробоотборными устройствами:

• ПДВ-1-М, в том числе ПДВ-1-М-А
• ПДВ-3-М, в том числе ПДВ-3-М-А
• ПДВ-3-М-Р, в том числе ПДВ-3-М-Р-А
• ПДВ-6-М, в том числе ПДВ-6-М-3-Р-А, ПДВ-6-М-10-Р-А, ПДВ-6-М-30-Р-А
• ПДВ-7-М, в том числе ПДВ-7-М-3-Р-А, ПДВ-7-М-10-Р-А, ПДВ-7-М-30-Р-А

Технические характеристики

Диапазон измерений температуры точки инея, °С	от -80 до 0
Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С	±2
Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более	5
Питание	2 батареи типа АА
Наличие RS-485 (Modbus RTU)	с адаптером КИ-3
Установочная резьба преобразователя	М20×1,5
Максимальное рабочее давление для погружной части преобразователя, МПа	30
Габаритные размеры, мм
блока индикации	70×150×20
преобразователя	30×30×120
Диапазон температур эксплуатации, °С
блока индикации	от 0 до +50
преобразователя	от -40 до +60
Масса, кг, не более
блока индикации	0,5
преобразователя	0,5
Межповерочный интервал, мес	12

Область применения

• непрерывный контроль температуры точки инея сжатого воздуха и других неагрессивных технологических газов.

Комплект поставки

• Блок индикации ИВА-6АР
  ЦАРЯ.2772.004-02
• Преобразователь ДТР-3-СМ-М обозначение: ЦАРЯ.413614.001-03
  длина соединительного кабеля оговаривается при заказе (стандартная - 4м)
• Транспортный колпачок М20×1,5 с осушителем обозначение: ЦАРЯ.4180.006-01
• Карта памяти microSD с ПО DataLogger
• 2 батарейки AA
• Руководство по эксплуатации на блок индикации ИВА-6АР для ДТР ЦАРЯ.2772.004-02 РЭ
• Руководство по эксплуатации на преобразователь ДТР-3-СМ-М ЦАРЯ.413614.001-02 РЭ
• Упаковка

Опции:

• кронштейн
• кабель mini USB-A
• адаптер КИ-3
• кард-ридер
• кольцо уплотнительное фторопластовое 20,5×15×1,5
