Преобразователь точки инея ДТР-3-СМ-М Микрофор

Предназначен для измерений температуры точки инея неагрессивных технологических газов и их передачи в виде цифрового выходного сигнала по интерфейсу µForLan и протоколу Modbus.

Диапазон измерений точки инея от -80 до 0°С.

Установочная резьба М20×1,5, рабочее давление до 30 МПа.

Предназначен для работы с блоками индикации ИВА-6АР, ИВА-8, ИВА-6Б2-К-DIN или преобразователем интерфейса ПИТ20.

Номер в ФИФОЕИ: 83117-21

Основные особенности:

• для постоянной установки (анализируемый газ подается без прерываний);
• канал индикации температуры;
• конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
• рабочее давление погружной части до 30 МПа;
• при работе с блоком индикации ИВА-8 имеется возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки инея к атмосферному давлению;
• алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
• для защиты от воздействия атмосферной влаги комплектуется транспортным колпачком с осушителем.

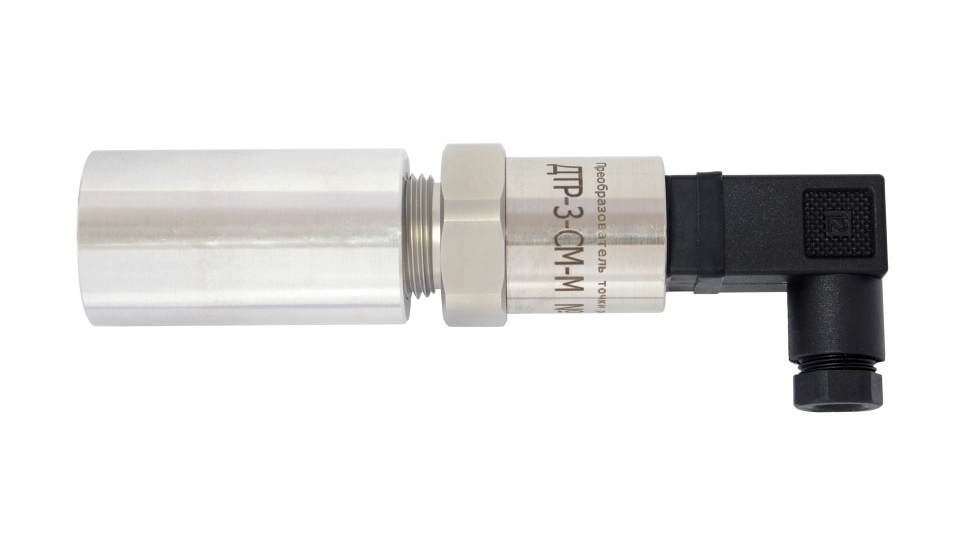

Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М20×1,5. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

Преобразователь ДТР-3-СМ-М не имеет собственной индикации показаний и предназначен работы с :

• блоком индикации ИВА-6АР,
• блоком индикации ИВА-8,
• в составе измерителей влажности газов ИВА-208 и ИВА-208-Д,
• блоком индикации ИВА-6Б2-К-DIN,
• преобразователем интерфейса ПИТ20.

Считывание показаний из преобразователя с помощью компьютера возможно через:

• преобразователь интерфейса ПИ-1СМ (до 12 ДТР-3-СМ-М одновременно),
• кабель интерфейсный КК-2 (один ДТР-3-СМ-М).

Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.

Совместим с пробоотборными устройствами:

• ПДВ-1-М, в том числе ПДВ-1-М-А
• ПДВ-3-М, в том числе ПДВ-3-М-А
• ПДВ-3-М-Р, в том числе ПДВ-3-М-Р-А
• (кроме работы с блоком индикации ИВА-6АР) ПДВ-8-М, в том числе ПДВ-8-М-А
• ПДВ-6-М, в том числе ПДВ-6-М-3-Р-А, ПДВ-6-М-10-Р-А, ПДВ-6-М-30-Р-А
• ПДВ-7-М, в том числе ПДВ-7-М-3-Р-А, ПДВ-7-М-10-Р-А, ПДВ-7-М-30-Р-А

Технические характеристики

Диапазон измерений температуры точки инея, °С
при температуре анализируемого газа (Тг) 4 °C и ниже	от -80 до (Tг - 4)
при температуре анализируемого газа выше 4 °C	от -80 до 0
Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С	±2
Установочная резьба	М20×1,5
Максимальное рабочее давление для погружной части, МПа	30
Температура окружающей среды и анализируемого газа, °С	от -40 до +60
Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более	5
Напряжение питания постоянного тока, В	от 5,6 до 15
Потребляемый ток, мА	не более 5
Габаритные размеры, мм	30×30×120
Масса преобразователя, кг	не более 0,5
Межповерочный интервал, мес	12

Область применения

• непрерывный контроль температуры точки инея сжатого воздуха и других неагрессивных технологических газов.

Комплект поставки

• Преобразователь ДТР-3-СМ-М Обозначение: ЦАРЯ.413614.001-03
• Транспортный колпачок М20×1,5 с осушителем Обозначение: ЦАРЯ.4180.006-01
• Руководство по эксплуатации ЦАРЯ.413614.001-03 РЭ
  допускается оформлять одно руководство по эксплуатации на партию преобразователей
• Свидетельство о поверке на бумажном носителе
• Упаковка

Опции:

• Кольцо уплотнительное фторопластовое 19×12×2 ЦАРЯ.711141.101
