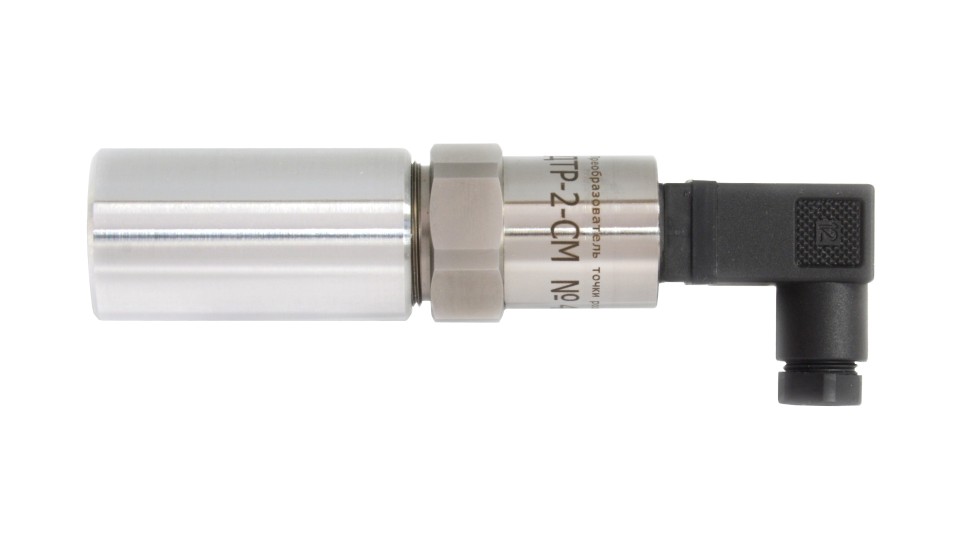

Преобразователь точки инея ДТР-2-СМ Микрофор

Предназначен для измерений температуры точки инея неагрессивных технологических газов и их передачи в виде цифрового выходного сигнала по интерфейсу µForLan и протоколу Modbus.

Диапазон измерений точки инея от -80 до 0°С.

Установочная резьба М24×1, рабочее давление до 10 МПа.

Предназначен для работы с блоками индикации ИВА-8, ИВА-6Б2-К-DIN или преобразователем интерфейса ПИТ20.

Номер в ФИФОЕИ: 83117-21

Основные особенности:

• для постоянной установки (анализируемый газ подается без прерываний);
• конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
• рабочее давление погружной части до 10 МПа;
• при работе с блоком индикации ИВА-8 имеется возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки инея к атмосферному давлению;
• сенсор влажности находится при постоянной поддерживаемой температуре;
• для защиты от воздействия атмосферной влаги комплектуется транспортным колпачком с осушителем.

Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М24×1. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

Преобразователь ДТР-2-СМ не имеет собственной индикации показаний и предназначен работы с :

• блоком индикации ИВА-8,
• в составе измерителей влажности газов ИВА-208 и ИВА-208-Д,
• блоком индикации ИВА-6Б2-К-DIN,
• преобразователем интерфейса ПИТ20.

Считывание показаний из преобразователя с помощью компьютера возможно через:

• преобразователь интерфейса ПИ-1СМ (до 12 ДТР-2-СМ одновременно),
• кабель интерфейсный КК-2 (один ДТР-2-СМ).

Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.
Совместим с пробоотборными устройствами:

• ПДВ-1, в том числе ПДВ-1-А
• ПДВ-3, в том числе ПДВ-3-А
• ПДВ-3-Р, в том числе ПДВ-3-Р-А
• ПДВ-8, в том числе ПДВ-8-А
• ПДВ-6, в том числе ПДВ-6-3-Р-А, ПДВ-6-10-Р-А
• ПДВ-7, в том числе ПДВ-7-3-Р-А, ПДВ-7-10-Р-А, ПДВ-7-30-Р-А

Технические характеристики

Диапазон измерений температуры точки инея, °С
при температуре анализируемого газа (Тг) +4 °C и ниже	от -80 до (Tг - 4)
при температуре анализируемого газа выше +4 °C	от -80 до 0
Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С	±2
Установочная резьба	М24×1
Максимальное рабочее давление для погружной части, МПа	10
Температура окружающей среды и анализируемого газа, °С	от -20 до +35
Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более	5
Напряжение питания постоянного тока, В	от 9 до 15
Потребляемый ток, мА	не более 70
Габаритные размеры, мм	30×30×120
Масса преобразователя, кг	не более 0,5
Межповерочный интервал, мес	12

Область применения

• непрерывный контроль температуры точки инея сжатого воздуха и других неагрессивных технологических газов.

Комплект поставки

• Преобразователь ДТР-2-СМ Обозначение: ЦАРЯ.413614.001-02
• Транспортный колпачок М24×1 с осушителем Обозначение: ЦАРЯ.4180.006
• Руководство по эксплуатации ЦАРЯ.413614.001-02 РЭ
  допускается оформлять одно руководство по эксплуатации на партию преобразователей
• Свидетельство о поверке на бумажном носителе
• Упаковка

Опции:

• Кольцо уплотнительное фторопластовое 23×17×2
