Преобразователь точки росы/инея ДТР-1-СМ с блоком индикации ИВА-6Б2 Микрофор

Имеет щитовое исполнение, размещается стационарно, напряжение питания 220 В.

Диапазон измерений точки росы/инея от -60 до +20°С.

Установочная резьба преобразователя М24×1, рабочее давление до 10 МПа.

Имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода (4...20 мА или 0...5 мА), либо цифровой выход (RS-232 или RS-485, протокол Modbus RTU).

Номер в ФИФОЕИ: 83117-21

Состав:

• блок индикации ИВА-6Б2,
• преобразователь точки росы/инея ДТР-1-СМ.

Основные особенности:

• подходит как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
• щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
• конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
• питание 220В переменное;
• светодиодный индикатор с одновременной индикацией двух параметров;
• подключение до 4 шт. преобразователей ДТР-1-СМ (включая ПДВ-8) непосредственно к блоку индикации;
• длина соединительного кабеля до 200 м (стандартная длина - 4 м);
• на индикатор могут быть выведены:
  - относительная влажность (%),
  - температура (°С),
  - точка росы/инея (°С),
  - массовая концентрация влаги (г/м³),
  - содержание воды в килограмме сухого воздуха (г/кг),
  - избыточное давление (кгс/см²);
• возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки инея к атмосферному давлению;
• функция автокоррекции показаний (автокалибровки);
• функция защиты от воздействия повышенной влажности;
• 2 релейных выхода;
• рабочее давление погружной части преобразователей ДТР-1-СМ до 10 МПа.

Дополнительные возможности:

• при использовании пробоотборного устройства ПДВ-8 - канал измерения избыточного давления с диапазоном до 10 кгс/см², возможность автоматического приведения показаний точки росы/инея к атмосферному давлению;
• наличие интерфейса RS-485 (исполнение ИВА-6Б2-RS485) или интерфейса RS-232 (исполнение ИВА-6Б2-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-6Б2-Т20) или 0...5 мА (исполнение ИВА-6Б2-Т5) (необходимо указать при заказе);
• исполнение ИВА-6Б2-RS485 может использоваться в составе многоканальных систем;
• на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
• преобразователи ДТР-1-СМ могут быть оснащены пробоотборными устройствами ПДВ (см. ниже).

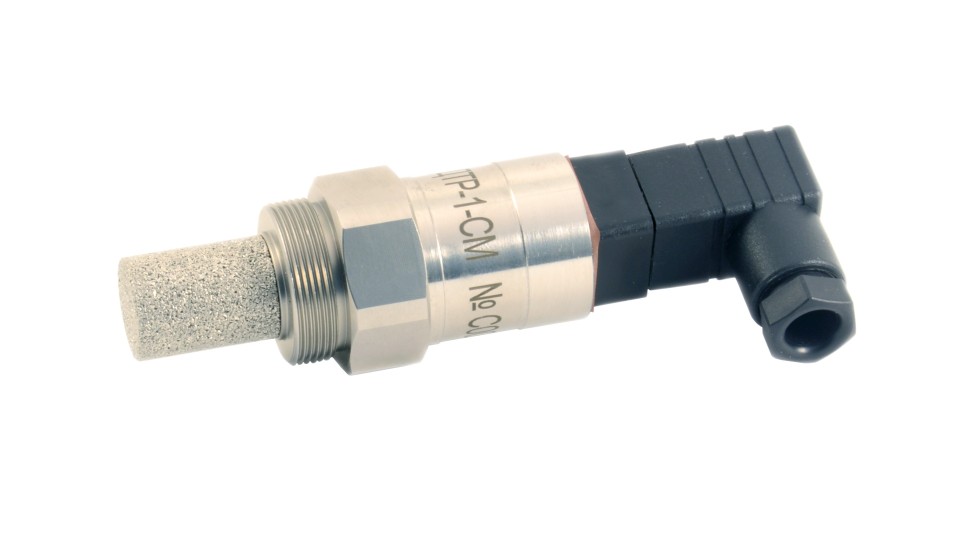

Преобразователь ДТР-1-СМ имеет корпус из нержавеющей стали с установочной резьбой М24×1. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

Автокоррекция показаний (автокалибровка) используется для устранения влияния дрейфа градуировочной характеристики на точность измерений ниже -10°С точки инея.
Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно:
1. фиксируются показания сенсоров температуры и влажности;
2. устанавливается новое значение температуры сенсоров около +60°С;
3. через определенное время фиксируются значения показаний температуры и влажности и выключается режим нагрева сенсоров;
4. рассчитывается и вводится сдвиг градуировочной характеристики.

Защита от воздействия повышенной влажности заключается в автоматическом подогреве сенсора влажности при относительной влажности выше 85% для устранения дрейфа градуировочной характеристики из-за переувлажнения сенсора.

Преобразователь ДТР-1-СМ (измеряемая величина - температура точки росы/инея) является аналогом измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-1П-В (измеряемые величины - относительная влажность и температура).

Блок индикации ИВА-6Б2 может выпускаться в одном из следующих исполнений (указывается при заказе):

• ИВА-6Б2 - базовое исполнение без дополнительных интерфейсов;
• ИВА-6Б2-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
• ИВА-6Б2-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
• ИВА-6Б2-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
• ИВА-6Б2-RS232 - исполнение с цифровым выходом RS-232.

Преобразователи ДТР-1-СМ могут быть оснащены пробоотборными устройствами:

• ПДВ-1, в том числе ПДВ-1-А, ПДВ-1-Б
• ПДВ-3, в том числе ПДВ-3-А, ПДВ-3-Б
• ПДВ-3-Р, в том числе ПДВ-3-Р-А, ПДВ-3-Р-Б
• ПДВ-4-Б
• ПДВ-8, в том числе ПДВ-8-А, ПДВ-8-Б
• ПДВ-6, в том числе ПДВ-6-3-Р-А, ПДВ-6-10-Р-А
• ПДВ-7, в том числе ПДВ-7-3-Р-А, ПДВ-7-10-Р-А, ПДВ-7-30-Р-А

При заказе оговариваются:

• количество преобразователей ДТР-1-СМ;
• длина кабеля между блоком индикации и преобразователями ДТР-1-СМ (стандартная длина 4 м);
• исполнение блока индикации ИВА-6Б2.

Технические характеристики

Диапазон измерений температуры точки росы/инея, °С
при температуре анализируемого газа (Тг) +20 °C и ниже	от -60 до Tг
при температуре анализируемого газа выше +20 °C	от -60 до +20
Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С	±2
Установочная резьба преобразователя	М24×1
Максимальное рабочее давление для погружной части преобразователя, МПа	10
Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более	5
Напряжение питания	~220±15%
Потребляемая мощность, Вт, не более	5
Наличие RS-485 (Modbus RTU)	опция
скорость обмена данными (настраивается), бод	19200 (по умолчанию), 9600, 4800, 2400
Наличие RS-232 (Modbus RTU)	опция
Наличие 2 унифицированных токовых выходов	опция - 4…20 мА или 0...5 мА
сопротивление нагрузки аналоговых выходов, не более
0...5 мА	1 кОм
4...20 мА	300 Ом
Наличие 2 релейных выходов	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	1500
Диапазон температур эксплуатации
блока индикации	от 0 до 50 °С
преобразователя(1)	от -40 до +60 °С
Габаритные размеры, мм
блока индикации	72×72×105
преобразователя	30×30×120
Масса, не более
блока индикации	0,5 кг
преобразователя	0,5 кг
Межповерочный интервал, мес	12

⁽¹⁾ - автокоррекция производится в диапазоне температур от -20 до +40°C

Область применения

• непрерывный контроль температуры точки инея сжатого воздуха и других неагрессивных технологических газов;
• измерение температуры точки росы/инея чистого водорода;
• регулирование технологических процессов по температуре точки инея

Комплект поставки

• Блок индикации ИВА-6Б2 Обозначение: ЦАРЯ.2772.003-011
  Исполнение оговаривается при заказе
• Преобразователь ДТР-1-СМ Обозначение: ЦАРЯ.413614.001-01 Количество оговаривается при заказе
  Длина соединительного кабеля оговаривается при заказе (стандартная - 4м)
• Кабель mini USB-A для конфигурирования
• Шнур питания с вилкой 220В
• Руководство по эксплуатации на преобразователь ДТР-1-СМ ЦАРЯ.413614.001-01 РЭ
  допускается оформлять одно руководство по эксплуатации на партию преобразователей
• Руководство по эксплуатации на блок индикации ИВА-6Б2 ЦАРЯ.2772.003-011 РЭ
• Свидетельство о поверке на бумажном носителе
• Упаковка

Опции:

• Кольцо уплотнительное фторопластовое 23×17×2
