Преобразователь точки росы/инея ДТР-1-СМ Микрофор

Предназначен для измерений температуры точки инея неагрессивных технологических газов и их передачи в виде цифрового выходного сигнала по интерфейсу µForLan и протоколу Modbus.

Диапазон измерений точки росы/инея от -60 до +20°С.

Установочная резьба М24×1, рабочее давление до 10 МПа.

Предназначен для работы с блоками индикации ИВА-6Б2, ИВА-6Б2-К-DIN или преобразователем интерфейса ПИТ20.

Номер в ФИФОЕИ: 83117-21

Основные особенности:

• подходит как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
• каналы индикации температуры, относительной влажности, массовой концентрации и молярной доли влаги;
• конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
• рабочее давление погружной части до 10 МПа;
• при работе с блоками индикации ИВА-6Б2, ИВА-6Б2-К-DIN имеется возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки росы/инея к атмосферному давлению;
• функция автокоррекции показаний (автокалибровки);
• функция защиты от воздействия повышенной влажности.

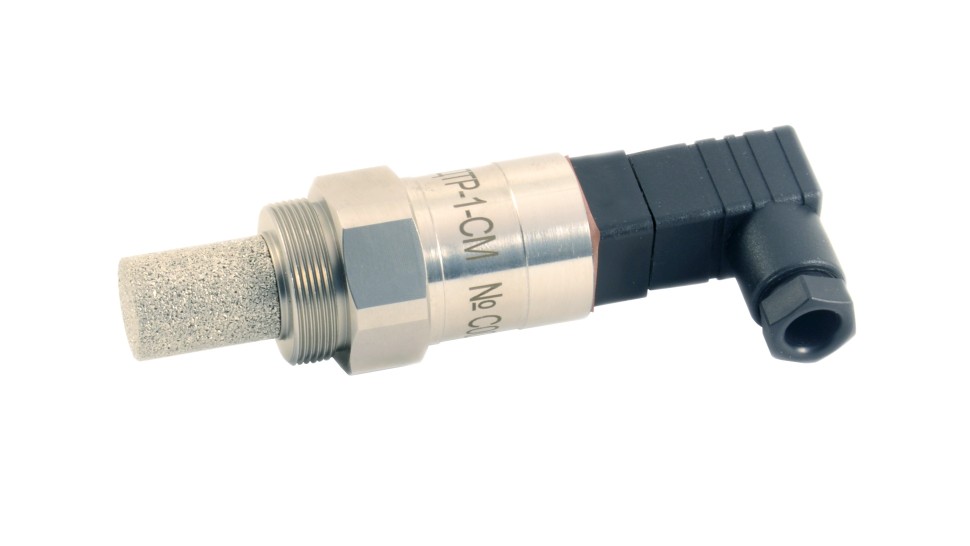

Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М24×1. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

Автокоррекция показаний (автокалибровка) используется для устранения влияния дрейфа градуировочной характеристики на точность измерений ниже -10°С точки инея.
Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно:
1. фиксируются показания сенсоров температуры и влажности;
2. устанавливается новое значение температуры сенсоров около +60°С;
3. через определенное время фиксируются значения показаний температуры и влажности и выключается режим нагрева сенсоров;
4. рассчитывается и вводится сдвиг градуировочной характеристики.

Защита от воздействия повышенной влажности заключается в автоматическом подогреве сенсора влажности при относительной влажности выше 85% для устранения дрейфа градуировочной характеристики из-за переувлажнения сенсора.

Преобразователь ДТР-1-СМ (измеряемая величина - температура точки росы/инея) является аналогом измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-1П-В (измеряемые величины - относительная влажность и температура).

Преобразователь ДТР-1-СМ не имеет собственной индикации показаний и предназначен работы с:

• блоком индикации ИВА-6Б2,
• в составе измерителей влажности газов ИВА-206 и ИВА-206-Д,
• блоком индикации ИВА-6Б2-К-DIN,
• преобразователем интерфейса ПИТ20.

Считывание показаний из преобразователя с помощью компьютера возможно через:

• преобразователь интерфейса ПИ-1СМ (до 12 ДТР-1-СМ одновременно),
• кабель интерфейсный КК-2 (один ДТР-1-СМ).

Совместим с пробоотборными устройствами:

• ПДВ-1, в том числе ПДВ-1-А, ПДВ-1-Б
• ПДВ-3, в том числе ПДВ-3-А, ПДВ-3-Б
• ПДВ-3-Р, в том числе ПДВ-3-Р-А, ПДВ-3-Р-Б
• ПДВ-4-Б
• ПДВ-8, в том числе ПДВ-8-А, ПДВ-8-Б
• ПДВ-6, в том числе ПДВ-6-3-Р-А, ПДВ-6-10-Р-А
• ПДВ-7, в том числе ПДВ-7-3-Р-А, ПДВ-7-10-Р-А, ПДВ-7-30-Р-А

Технические характеристики

Диапазон измерений температуры точки росы/инея, °С
при температуре анализируемого газа (Тг) +20 °C и ниже	от -60 до Tг
при температуре анализируемого газа выше +20 °C	от -60 до +20
Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С	±2
Установочная резьба	М24×1
Максимальное рабочее давление для погружной части, МПа	10
Температура окружающей среды и анализируемого газа, °С	от -40 до +60(1)
Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более	5
Напряжение питания постоянного тока, В	от 9 до 15
Потребляемый ток, мА	5(2) или 70(3)
Габаритные размеры, мм	30×30×120
Масса преобразователя, кг	не более 0,5
Межповерочный интервал, мес	12

⁽¹⁾ - автокоррекция производится в диапазоне температур от -20 до +40°C
⁽²⁾ - в обычном режиме
⁽³⁾ - в режиме автокоррекции или защиты от воздействия повышенной влажности

Область применения

• непрерывный контроль температуры точки росы/инея сжатого воздуха и других неагрессивных технологических газов;
• измерение температуры точки росы/инея чистого водорода;
• периодический контроль температуры точки росы/инея неагрессивных технологических газов.

Комплект поставки

• Преобразователь ДТР-1-СМ Обозначение: ЦАРЯ.413614.001-01
• Руководство по эксплуатации ЦАРЯ.413614.001-01 РЭ
  допускается оформлять одно руководство по эксплуатации на партию преобразователей
• Свидетельство о поверке на бумажном носителе
• Упаковка

Опции:

• Кольцо уплотнительное фторопластовое 23×17×2
