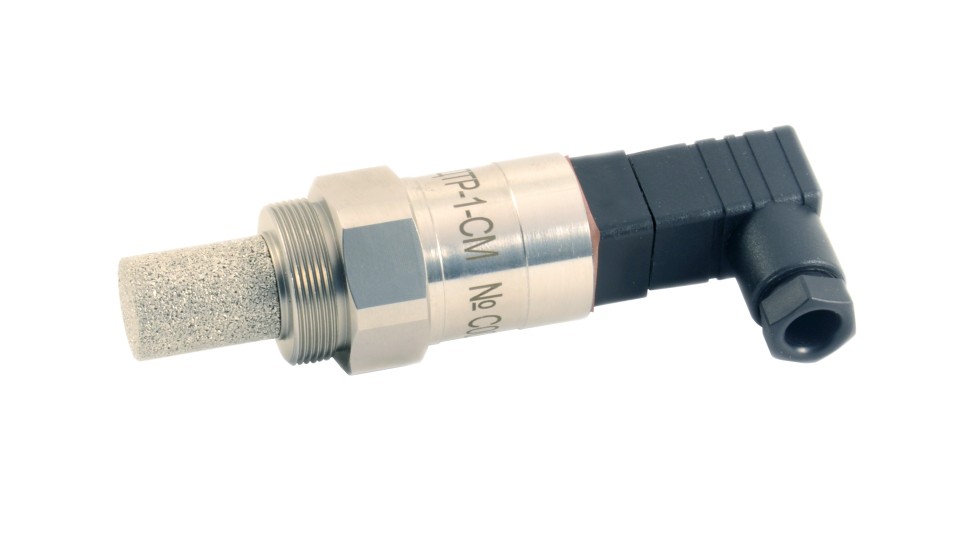

Преобразователь точки росы/инея ДТР-1-С Микрофор

Измерительный преобразователь влажности и температуры ДТР-1-С предназначен для непрерывного преобразования температуры точки росы/инея газообразных сред в цифровой выходной сигнал по интерфейсу RS-485 и протоколу Modbus.


Диапазон измерений точки росы/инея от -60 до +20°С.

Установочная резьба М24×1, рабочее давление до 10 МПа.

Может быть использован в составе многоканальных измерительных систем или совместно с вторичными приборами (например, с контроллером ИВА-128 или компьютером через преобразователь интерфейса ПИ-1С).

Номер в ФИФОЕИ: 83117-21

Основные особенности:

• подходит как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
• каналы индикации температуры, относительной влажности, массовой концентрации и молярной доли влаги;
• конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
• рабочее давление погружной части до 10 МПа;
• возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки росы/инея к атмосферному давлению;
• функция автокоррекции показаний (автокалибровки);
• функция защиты от воздействия повышенной влажности;
• питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
• параллельное подключение до 248 преобразователей;
• могут использоваться в составе многоканальных систем.

Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М24×1. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

Автокоррекция показаний (автокалибровка) используется для устранения влияния дрейфа градуировочной характеристики на точность измерений ниже -10°С точки инея.
Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно:
1. фиксируются показания сенсоров температуры и влажности;
2. устанавливается новое значение температуры сенсоров около +60°С;
3. через определенное время фиксируются значения показаний температуры и влажности и выключается режим нагрева сенсоров;
4. рассчитывается и вводится сдвиг градуировочной характеристики.

Защита от воздействия повышенной влажности заключается в автоматическом подогреве сенсора влажности при относительной влажности выше 85% для устранения дрейфа градуировочной характеристики из-за переувлажнения сенсора.

Преобразователь ДТР-1-С (измеряемая величина - температура точки росы/инея) является аналогом измерительного преобразователя влажности и температуры ДВ2ТС-1Т-1П-В (измеряемые величины - относительная влажность и температура).

Совместим с пробоотборными устройствами:

• ПДВ-1, в том числе ПДВ-1-А, ПДВ-1-Б
• ПДВ-3, в том числе ПДВ-3-А, ПДВ-3-Б
• ПДВ-3-Р, в том числе ПДВ-3-Р-А, ПДВ-3-Р-Б
• ПДВ-4-Б
• ПДВ-6, в том числе ПДВ-6-3-Р-А, ПДВ-6-10-Р-А
• ПДВ-7, в том числе ПДВ-7-3-Р-А, ПДВ-7-10-Р-А, ПДВ-7-30-Р-А

Технические характеристики

Диапазон измерений температуры точки росы/инея, °С
при температуре анализируемого газа (Тг) +20 °C и ниже	от -60 до Tг
при температуре анализируемого газа выше +20 °C	от -60 до +20
Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С	±2
Установочная резьба	М24×1
Максимальное рабочее давление для погружной части, МПа	10
Температура окружающей среды и анализируемого газа, °С	от -20 до +35(1)
Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более	5
Скорость обмена данными, бод	19200
Напряжение питания постоянного тока, В	от 9 до 15
Потребляемый ток, мА	5(2) или 70(3)
Габаритные размеры, мм	30×30×120
Масса преобразователя, кг	не более 0,5
Межповерочный интервал, мес	12

⁽¹⁾ - автокоррекция производится в диапазоне температур от -20 до +40°C
⁽²⁾ - в обычном режиме
⁽³⁾ - в режиме автокоррекции или защиты от воздействия повышенной влажности

Область применения

• непрерывный контроль температуры точки росы/инея сжатого воздуха и других неагрессивных технологических газов;
• измерение температуры точки росы/инея чистого водорода;
• периодический контроль температуры точки росы/инея неагрессивных технологических газов.

Комплект поставки

• Преобразователь ДТР-1-С Обозначение: ЦАРЯ.413614.001-01
• Руководство по эксплуатации ЦАРЯ.413614.001-01 РЭ
  допускается оформлять одно руководство по эксплуатации на партию преобразователей
• Свидетельство о поверке на бумажном носителе
• Упаковка

Опции:

• Кольцо уплотнительное фторопластовое 23×17×2
