Юстировочный комплекс 8-ми канальный для ИВА-6А(Н) Микрофор

Предназначен для юстировки и поверки до 8 зондов термогигрометров ИВА-6А(Н) по каналам измерения относительной влажности и температуры.

Подключается к USB порту ПК. Включает сервисное ПО для юстировки и поверки.Основные особенности:

• подключение до 8 зондов ИВА-6Н(А);
• при совместной работе с генератором влажного газа Суховей-1П и преобразователем интерфейса ПИ-1С позволяет полностью автоматизировать процесс юстировки и поверки термогигрометров автономных ИВА-6Н(А) по каналам измерения относительной влажности и температуры;
• при использовании с другими эталонными генераторами влажного газа (HygroGen, MODEL 2000SP, Humiwell, Родник-2, Родник-2М, Родник-4М, САРМА) показания эталона при записи точки необходимо вводить вручную;
• при поверке и юстировке по каналу измерения температуры показания эталона при записи точки необходимо вводить вручную;
• результатом автоматизированной поверки является файл протокола с указанием заводских номеров поверяемых приборов, их показаний и соответствующих показаний эталона.

Совместим с:

• зондами ИВА-6Н, ИВА-6А, ИВА-6Н-Д, ИВА-6А-Д, ИВА-6Н-РК и ИВА-6Н-Д-РК, имеющими разъем 3,5 мм.

Запрещается:

• использовать с эталонными гигрометрами в гигростатах и климатических камерах (см. статью о нарушениях при поверке термогигрометров ИВА-6);
• проводить градуировку с использованием генераторов влажного газа, работающих на методе смешивания и при этом не имеющих термостатирования измерительной камеры (ТКА-ГВЛ, Север-4, ГВГ-901, ГВГ-902 и т.п.), так как они не обеспечивают необходимых условий градуировки (см. статью о сравнении генераторов влажного газа);
• использовать с эталонными термометрами в климатических камерах.

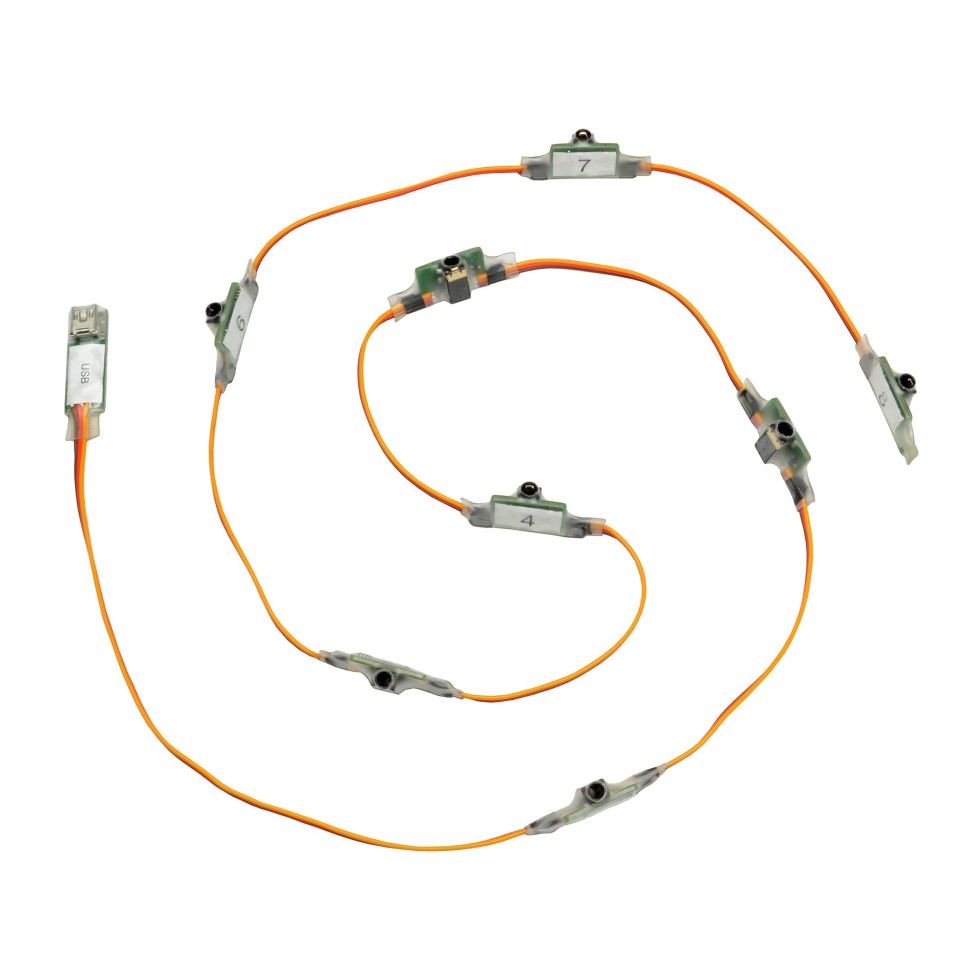

Юстировочный комплекс 8-ми канальный для ИВА-6А(Н) состоит из:

• кабеля с 8 последовательно подключенными устройствами для считывания показаний из зондов ИВА-6А/Н, имеющих индивидуальные сетевые номера;
• программного обеспечения MicroforSetup.

Краткое описание процесса проведения автоматизированной поверки/юстировки по каналу измерений относительной влажности:

1. Извлечь зонды из термогигрометров ИВА-6Н(А) и установить в рабочую камеру эталонного генератора влажного газа.
2. Подключить к зондам юстировочный комплекс.
3. Подключить юстировочный комплекс к ПК.
4. При работе с генератором Суховей-1П подключить преобразователь интерфейса ПИ-1С к генератору и ПК, запустить на генераторе программу "Управление генератором с ПК через порт RS-485".
5. Запустить на ПК программу MicroforSetup, нажать кнопку "Относительная влажность" в главном меню, выбрать соответствующую программу поверки или градуировки.
6. При работе с генератором Суховей-1П дальнейшая поверка будет производиться автоматически. При работе с другими генераторами необходимо задавать точки, дожидаться стабилизации показаний в соответствии с методикой поверки и вводить показания эталона в программу MicroforSetup. В процессе можно наблюдать графики показаний термогигрометров и отслеживать ход поверки в окне "Микропитон".
7. Экспортировать протокол поверки в формате .rtf.
8. Если проводилась градуировка (проводится по тем же точкам, что и поверка, но с бОльшим временем выдержки на каждой точке), то имеется возможность ввода градуировочных характеристик в зонды, после чего будет необходимо провести поверку.

Обратите внимание
При непрохождении поверки термогигрометром ИВА-6 по относительной влажности рекомендуется перед градуировкой провести техническое обслуживание (отмывку сенсора влажности).

Краткое описание процесса проведения автоматизированной поверки по каналу измерений температуры:

1. Извлечь зонды из термогигрометров ИВА-6Н(А), подключить их кабелям КУ-3 и установить во вставку для термостата (ТПП-1, ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-100).
2. Подключить к разъемам кабелей КУ-3 юстировочный комплекс.
3. Подключить юстировочный комплекс к ПК.
4. Установить во вставку эталонный термометр, залить в термостат спирт, установить вставку в термостат, подключить эталонный термометр к измерителю температуры.
5. Запустить на ПК программу MicroforSetup, нажать кнопку "Температура" в главном меню, выбрать соответствующую программу поверки.
6. Задавать точки и дожидаться стабилизации показаний в соответствии с методикой поверки и вводить показания эталона в программу MicroforSetup. В процессе можно наблюдать графики показаний термогигрометров и отслеживать ход поверки в окне "Микропитон".
7. Экспортировать протокол поверки в формате .rtf.

Обратите внимание
Термогигрометры ИВА-6 крайне редко нуждаются в градуировке по каналу измерения температуры. При непрохождении поверки по температуре велика вероятность, что либо прибор неисправен (требует ремонта на предприятии-изготовителе), либо поверка проведена с нарушением.
Градуировка проводится по точкам, отличающимся от точек по методике поверки, и с бОльшим временем выдержки на каждой точке. После ввода градуировочных характеристик в зонды необходимо провести поверку.

Комплект поставки

• Юстировочный комплекс 8‑ми канальный для ИВА‑6А(Н) Обозначение: ЦАРЯ.685611.012
• Кабель mini USB-A
• Программное обеспечение MicroforSetup на электронном носителе
• Руководство по эксплуатации ЦАРЯ.685611.012 РЭ
